В продолжение нашей серии статей о потенциометрах, где мы уже подробно разобрали их устройство и разновидности, пришло время углубиться в практическую сторону. Правильное подключение потенциометра — ключ к эффективному использованию этого компонента в электронных схемах. Оно позволяет либо плавно регулировать напряжение, либо контролировать силу тока в цепи. В этом материале мы подробно рассмотрим основные схемы подключения, их особенности, типичные ошибки и реальные области применения в современных устройствах.

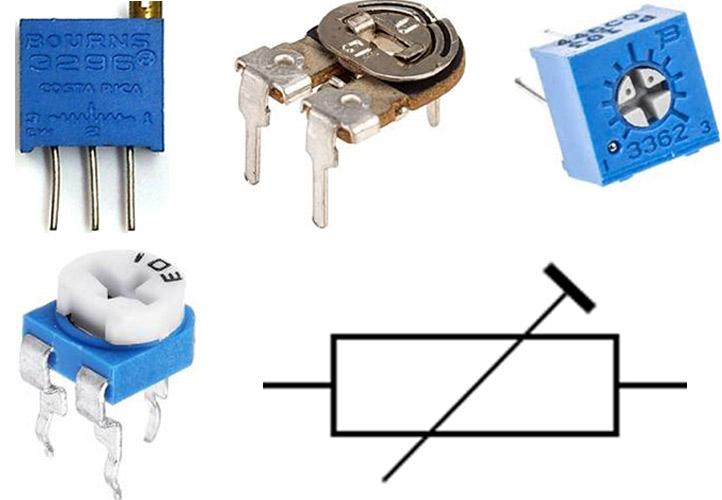

Потенциометр имеет три вывода: два крайних (концы резистивного слоя) и один центральный (движок или ползунок). В зависимости от задачи вы можете использовать все три или только два — это определяет режим работы элемента.

1. Основные схемы подключения

Режим делителя напряжения (потенциометрический)

Это самый универсальный и часто используемый вариант, при котором задействованы все три вывода. Потенциометр здесь функционирует как делитель напряжения, позволяя получать на выходе переменное значение от 0 до полного напряжения питания.

Схема подключения проста:
— Крайние выводы (1 и 3) соединяются с источником питания: один с плюсом (например, +5 В или +12 В), другой с землей (GND).
— Центральный вывод (2, ползунок) служит выходом: с него снимается регулируемое напряжение.

При повороте ручки или вала напряжение на центральном выводе плавно меняется пропорционально (для линейных моделей) или по логарифмическому закону (для аудио-моделей). Этот режим идеален для задач, где не проходит большой ток, а нужна точная регулировка сигнала. Преимущества: минимальное потребление мощности и отсутствие значительного нагрева.

Типичные применения: регуляторы громкости и тембра в усилителях, управление скоростью вентиляторов через ШИМ в Arduino-проектах, настройка контрастности ЖК-дисплеев или порогов срабатывания компараторов в датчиках.

Режим переменного резистора (реостатный)

Когда требуется ограничивать или регулировать ток в цепи (например, яркость лампы или скорость двигателя), потенциометр подключается как реостат. Здесь используются только два вывода: один крайний и центральный (ползунок).

Ток протекает через регулируемую часть резистивного слоя, и положение ползунка определяет сопротивление. Неиспользуемый крайний вывод просто остается свободным.

Важное предупреждение: в реостатном режиме вся мощность (P = I² × R) рассеивается на потенциометре в виде тепла. Поэтому обязательно выбирайте модель с достаточным запасом по номинальной мощности (обычно от 0,1 Вт до нескольких ватт). Превышение приведет к перегреву, деформации или выходу из строя. Для мощных нагрузок лучше использовать транзисторы или специализированные регуляторы.

2. Реальные примеры применения в устройствах

Потенциометры — один из самых распространенных компонентов в электронике. Они встречаются в повседневной технике:

— В аудиосистемах: логарифмические потенциометры обеспечивают естественное восприятие громкости, поскольку человеческий слух работает по нелинейной шкале.
— В игровых контроллерах и джойстиках: два ортогональных потенциометра фиксируют положение стика по осям X и Y, преобразуя механическое движение в аналоговый сигнал.
— В диммерах и регуляторах освещения: потенциометр задает уровень, который затем усиливается тиристором или MOSFET для управления мощной нагрузкой.
— Дополнительно: в старых телевизорах для настройки яркости и контраста, в лабораторных источниках питания для точной установки напряжения, в музыкальных инструментах (например, электрогитарах) для регулировки тона.

3. Потенциометр vs. Потенциометрия: избежание путаницы

При поиске информации в интернете часто возникает путаница из-за схожих терминов. Давайте раз и навсегда разберемся:

— Потенциометр — это пассивный электронный компонент (переменный резистор) для схем радиоэлектроники и автоматики.
— Потенциометрия — это аналитический метод в электрохимии, где измеряется электродвижущая сила (ЭДС) в гальванических элементах для определения концентрации веществ, pH растворов или титрования.

Если вы занимаетесь сборкой или ремонтом электронных устройств, ищите именно "потенциометр" как деталь.

Итог

Освоив эти базовые схемы подключения, вы сможете уверенно использовать потенциометры в своих проектах — от простых хобби на Arduino до профессиональных разработок. Главное — учитывать режим работы, мощность и тип характеристики. В следующей статье серии мы подробно расскажем, как выбрать подходящую модель потенциометра под конкретные задачи. Удачи в экспериментах с электроникой!
