В современной электронике борьба идет за каждый миллиметр площади печатной платы. Диод Шоттки малой мощности в корпусе SOD-123 — это идеальный баланс между размером, теплоотдачей и производительностью для носимых гаджетов и миниатюрных контроллеров.
1. Почему именно SOD-123?
Диод Шоттки в корпусе SOD-123 — это стандарт для поверхностного монтажа (SMD). Его основные плюсы:
- Малые габариты: Позволяет плотно размещать компоненты на плате.
- Автоматизация: Идеально подходит для высокоскоростной сборки на конвейере.
- Надежность: Обеспечивает хороший контакт при пайке в условиях вибраций.
2. Применение в маломощных устройствах
Даже при малых токах, низкое падение напряжения (Vf) играет роль. Использование Шоттки в цепях питания от аккумуляторов позволяет продлить срок службы устройства на 10-15%. Это делает их незаменимыми в схемах защиты от обратной полярности и в качестве детекторов в радиочастотных цепях.

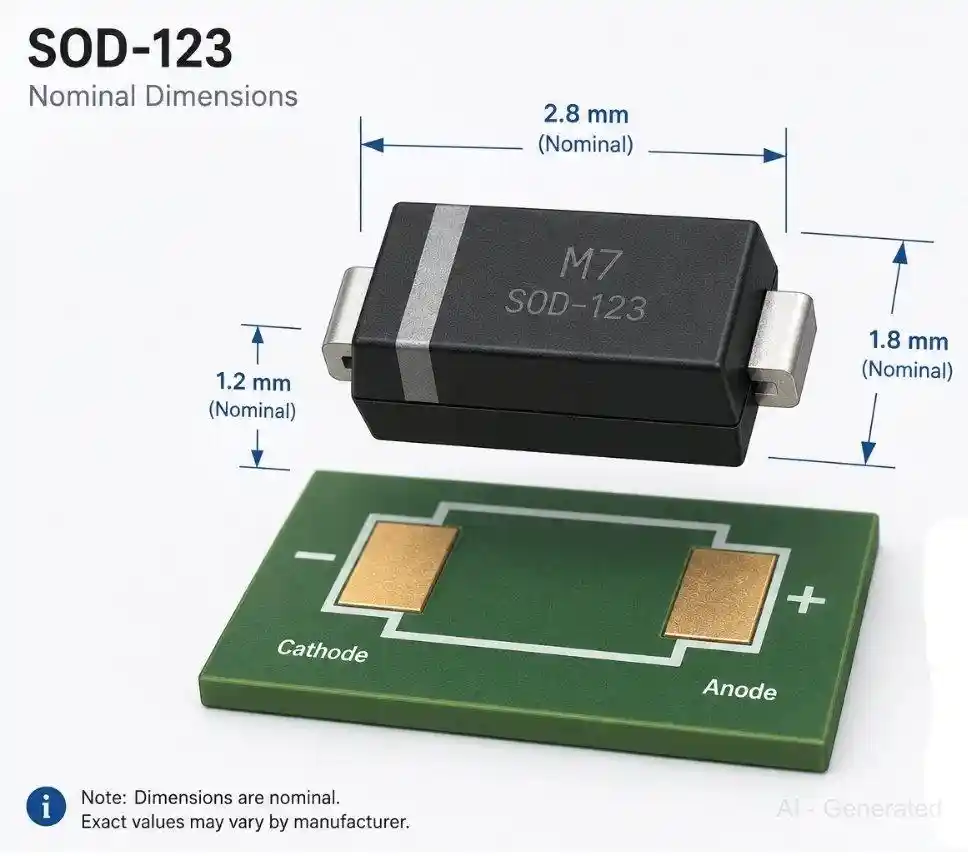

Пример размещения SOD-123 на печатной плате
3. Советы по монтажу
Несмотря на компактность, помните о тепловом дизайне:
Совет: При проектировании платы предусмотрите медные площадки (пады) увеличенного размера вокруг выводов SOD-123 — они работают как радиаторы, эффективно отводя тепло в текстолит.
Заключение
Выбор правильного диода — это основа успеха вашего проекта. Надеемся, наш мини-сериал помог вам разобраться в мире диодов Шоттки. Теперь вы знаете, как выбрать компонент от промышленных систем до компактных гаджетов.
