Осциллограф — незаменимый инструмент для электронных инженеров, техников по ремонту и энтузиастов, используемый для измерения и анализа электрических сигналов. С учетом множества моделей осциллографов на рынке, как выбрать устройство, подходящее для ваших задач? Эта статья поможет вам разобраться в ключевых параметрах, функциях и сценариях применения, чтобы сделать правильный выбор.

1. Основные параметры осциллографа

При выборе осциллографа обратите внимание на следующие ключевые параметры, чтобы он соответствовал вашим потребностям в тестировании:

Полоса пропускания

Полоса пропускания определяет диапазон частот сигнала, который осциллограф может точно измерить. Рекомендуется выбирать осциллограф с полосой пропускания в 3–5 раз выше максимальной частоты тестируемого сигнала. Например, для сигнала 100 МГц подойдет осциллограф с полосой пропускания не менее 300 МГц.

Частота дискретизации

Частота дискретизации показывает, сколько точек данных осциллограф собирает в секунду (измеряется в выборках в секунду, Sa/s). Чем выше частота дискретизации, тем точнее воспроизводятся детали сигнала. Рекомендуется выбирать частоту дискретизации как минимум в 2,5 раза выше полосы пропускания, чтобы избежать искажений.

Количество каналов

Количество каналов определяет, сколько сигналов можно измерять одновременно. Двухканальные осциллографы подходят для большинства простых задач, а четырехканальные или более подходят для сложного анализа цепей.

Глубина памяти

Глубина памяти определяет количество точек выборки, которые осциллограф может сохранить. Большая глубина памяти важна для захвата длительных сигналов или сигналов с высоким разрешением, особенно при анализе сложных данных.

2. Выбор функций и характеристик

Помимо основных параметров, дополнительные функции осциллографа влияют на удобство использования. Вот несколько важных характеристик:

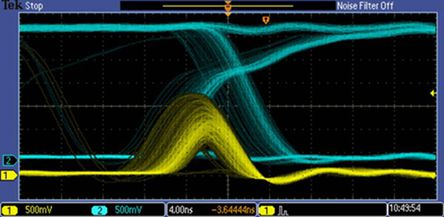

Функции триггера

Функции триггера позволяют захватывать определенные события сигнала, такие как фронт, спад или определенная длительность импульса. Расширенные функции триггера, например для последовательных шин, полезны для анализа протоколов.

Анализ протоколов

Если вы работаете с цифровыми коммуникациями или встроенными системами, выбирайте осциллограф с поддержкой декодирования протоколов, таких как I2C, SPI, CAN или USB, для повышения эффективности.

Дисплей и управление

Большой дисплей с высоким разрешением позволяет четко отображать формы сигналов, упрощая анализ. Сенсорный экран и интуитивно понятный интерфейс также улучшают удобство работы.

Портативность

Для работы в полевых условиях выбирайте легкие или портативные осциллографы, тогда как настольные модели лучше подходят для лабораторных условий.

3. Выбор в зависимости от сценария применения

Разные сценарии требуют разных характеристик осциллографа. Ниже приведены рекомендации для типичных случаев с примерами конкретных моделей, которые подходят для каждого сценария.

Образование и базовые эксперименты

Для студентов и новичков подойдут двухканальные осциллографы начального уровня с полосой пропускания 50–100 МГц. Они доступны по цене, просты в использовании и идеально подходят для изучения основ электроники и проведения лабораторных экспериментов. Такие модели обычно имеют интуитивный интерфейс и базовые функции измерения.

Рекомендуемые модели:

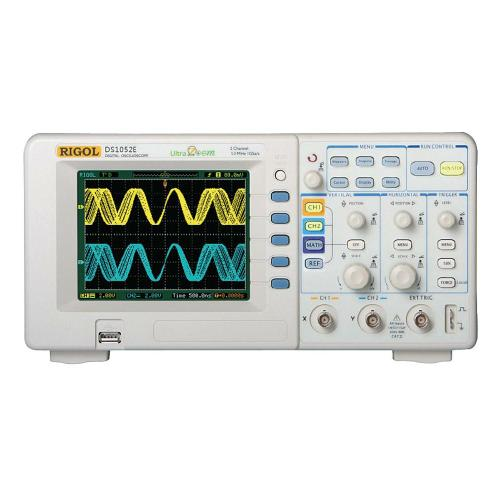

• Rigol DS1052E: Двухканальный осциллограф с полосой пропускания 50 МГц, частотой дискретизации 1 Гвыб/с и доступной ценой, идеально подходящий для студентов.
• Siglent SDS1102CML+: Двухканальный, 100 МГц, с глубиной памяти 2 Мpts, компактный и простой в использовании для образовательных целей.

Разработка встроенных систем

Для анализа цифровых сигналов и последовательных коммуникаций рекомендуется четырехканальный осциллограф с полосой пропускания 100–200 МГц и поддержкой декодирования протоколов, таких как I2C, SPI или CAN. Такие модели позволяют одновременно отслеживать аналоговые и цифровые сигналы, что критично для отладки встроенных систем.

Рекомендуемые модели:

• Keysight InfiniiVision DSOX1204G: Четырехканальный осциллограф с полосой пропускания до 200 МГц, поддержкой декодирования протоколов и интегрированным генератором сигналов.
• Tektronix MSO2024B: Четырехканальный, 200 МГц, с функцией смешанных сигналов (MSO), идеально подходящий для анализа цифровых и аналоговых сигналов.

Радиочастотные и высокоскоростные сигналы

Для работы с радиочастотными или высокоскоростными цифровыми сигналами выбирайте осциллографы с полосой пропускания от 500 МГц и высокой частотой дискретизации, а также с расширенными функциями триггера и анализа, такими как анализ спектра или измерение джиттера. Эти модели подходят для тестирования современных беспроводных устройств и высокоскоростных интерфейсов, таких как USB или PCIe.

Рекомендуемые модели:

• Keysight Infiniium EXR058A: Четырехканальный осциллограф с полосой пропускания 500 МГц, частотой дискретизации до 16 Гвыб/с и функциями анализа RF-сигналов.
• Tektronix DPO7054C: 500 МГц, с высокой частотой обновления волн и поддержкой анализа высокоскоростных сигналов, включая декодирование протоколов.

Ремонт и диагностика неисправностей

Для ремонтных работ важны портативность и быстрая диагностика. Портативные осциллографы или модели с функцией автоматических измерений позволяют быстро выявлять неисправности в полевых условиях, например, при ремонте автомобильной электроники или бытовой техники.

Рекомендуемые модели:

• Fluke 123B ScopeMeter: Портативный двухканальный осциллограф с полосой пропускания 20 МГц, прочный и удобный для работы в полевых условиях.
• OWON HDS272S: Портативный двухканальный осциллограф с полосой пропускания 70 МГц, встроенным мультиметром и генератором сигналов, подходящий для мобильной диагностики.

Заключение

При выборе осциллографа важно учитывать полосу пропускания, частоту дискретизации, количество каналов и глубину памяти, а также ваши сценарии использования и бюджет. Независимо от того, новичок вы или профессиональный инженер, правильно подобранный осциллограф значительно повысит эффективность вашей работы. Для получения дополнительных советов и обзоров лучших моделей осциллографов посетите наш сайт ChipCity, где вы найдете полезные материалы и рекомендации для инженеров и энтузиастов электроники.
