Осциллограф — это один из самых важных инструментов в электронике, который позволяет инженерам, студентам и любителям видеть и анализировать электрические сигналы. Если вы только начинаете изучать электронику, осциллограф может показаться сложным устройством, но на самом деле его использование не так уж и сложно. В этой статье мы расскажем, что такое осциллограф, как он работает и как им пользоваться.

Что такое осциллограф?

Осциллограф — это измерительный прибор, который строит график напряжения электрического сигнала во времени. В отличие от мультиметра, который показывает только статичное значение напряжения или тока, осциллограф показывает, как эти значения меняются со временем. Это позволяет увидеть форму сигнала, его амплитуду, частоту и другие характеристики.

Современные осциллографы в основном цифровые. Они преобразуют аналоговый сигнал в цифровой, что позволяет сохранять, анализировать и передавать данные на компьютер. Цифровые осциллографы намного мощнее и универсальнее старых аналоговых моделей.

Основные компоненты осциллографа

Давайте рассмотрим основные компоненты осциллографа и их функции:

• Экран: Это основной элемент, на котором отображается осциллограмма. Обычно это высококонтрастный жидкокристаллический экран с сеткой, которая помогает точно измерять значения напряжения и времени.
• Зонд (щуп): Это «антенна» осциллографа, которая подключается к исследуемой схеме. Зонды бывают разных типов, например, делительные 10:1, которые позволяют безопасно измерять высокие напряжения и минимизировать влияние на саму схему.
• Управление: Здесь находятся ручки и кнопки для настройки. Самые важные из них:
  • Вертикальное управление (Volts/div): Эта ручка отвечает за масштаб по оси напряжения. С ее помощью вы можете сделать сигнал крупнее или мельче по вертикали.
  • Горизонтальное управление (Time/div): Эта ручка отвечает за масштаб по оси времени. Вы можете сжать график, чтобы увидеть больше циклов сигнала, или растянуть его, чтобы рассмотреть детали.
  • Триггер (Trigger): Это одна из самых важных функций. Триггер «замораживает» осциллограмму на экране, когда сигнал достигает определенного уровня. Это позволяет получить стабильное, неподвижное изображение, которое удобно изучать.

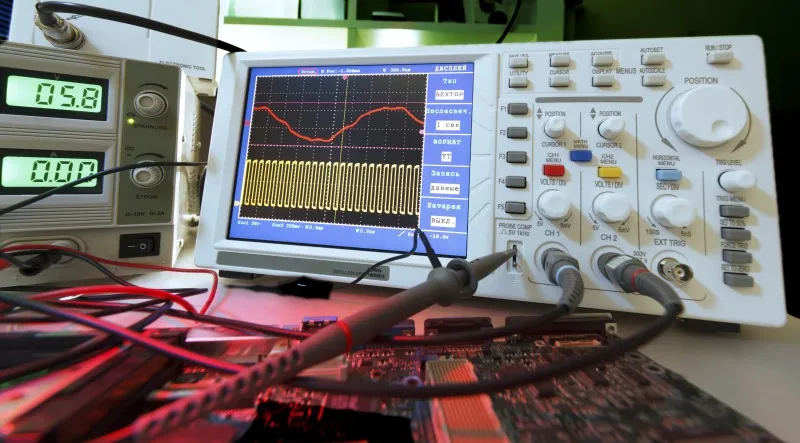

Как осциллограф работает?

Принцип работы осциллографа довольно прост: зонд считывает сигнал, осциллограф обрабатывает его и мгновенно строит график на экране, обновляя его в реальном времени. Это позволяет инженерам и студентам визуализировать процессы, происходящие в схеме, и закреплять теоретические знания на практике.

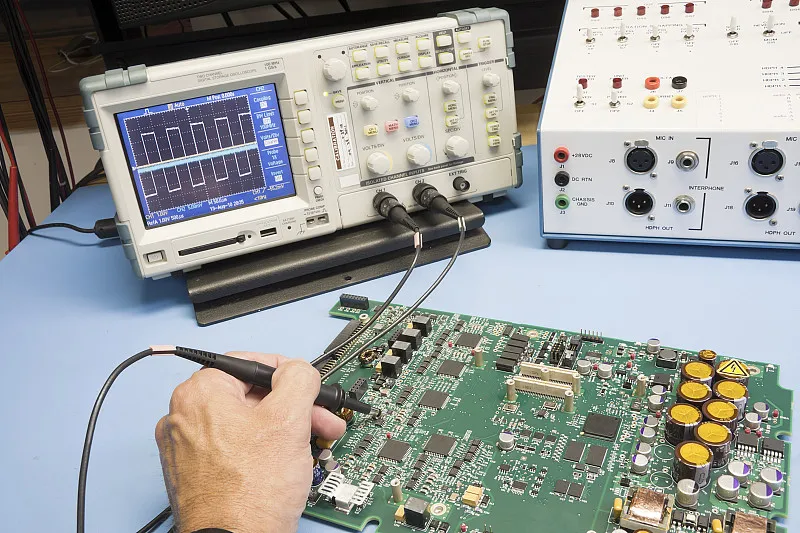

Практическое применение осциллографа

Осциллограф — это универсальный инструмент, который находит применение в самых разных областях:

• Поиск неисправностей: Осциллограф позволяет быстро найти неработающий компонент или «поймать» короткий сбой в схеме, который невозможно заметить мультиметром. Например, можно проверить, нет ли пульсаций в выходном напряжении блока питания или обнаружить сбои в работе шины данных, такой как I2C или SPI.
• Разработка и отладка: Инженеры используют осциллограф для проверки своих схем и их соответствия техническим требованиям, например, для анализа формы сигнала на выходе усилителя или проверки синхронизации цифровых сигналов.
• Образование и хобби: Осциллограф — идеальный инструмент для обучения, который делает абстрактные понятия электроники (частота, фаза, напряжение) наглядными и понятными. Он помогает визуализировать процессы, происходящие в схеме, и закреплять теоретические знания на практике.

Заключение

Осциллограф — это мощный инструмент, который откроет для вас новый уровень понимания электроники. Научившись им пользоваться, вы сможете не только собирать схемы, но и глубоко анализировать их работу, быстро находить и устранять проблемы. Если вы новичок и хотите приобрести свой первый осциллограф, вы можете найти популярную модель Tektronix TBS1052C на нашем сайте. Эта модель идеально подходит для начинающих благодаря своим функциям, надежности и доступной цене.
