В электронике и автомобильной технике существует множество элементов, которые, оставаясь незаметными, выполняют важнейшие функции. Одним из таких элементов является диодный мост. Если сравнить электрический ток с потоком воды, который в проводах меняет направление до 50–60 раз в секунду, то диод можно представить как клапан, пропускающий ток только в одну сторону. А диодный мост — это система таких клапанов, которая направляет ток для выполнения определенной задачи. Давайте разберем, что это за задача и где используется диодный мост.
Что представляет собой диодный мост?
Диодный мост — это электронная схема, обычно состоящая из четырех диодов, соединенных особым образом. Ее главная цель — преобразование переменного тока (AC) в постоянный ток (DC). Почему это важно? Переменный ток, который поступает от электростанций или генераторов, постоянно меняет свою полярность. Однако большинство современных устройств, таких как автомобильные аккумуляторы, компьютеры или зарядные устройства, требуют постоянного тока. Диодный мост решает эту проблему, направляя ток в нужное русло, чтобы обеспечить совместимость источника питания и устройства.
Как работает диодный мост?
Работа диодного моста основана на свойстве диодов пропускать ток только в одном направлении. Этот процесс называется полноволновым выпрямлением. Независимо от того, в какую сторону движется переменный ток, на выходе моста он всегда имеет одинаковую полярность. Вот как это происходит:

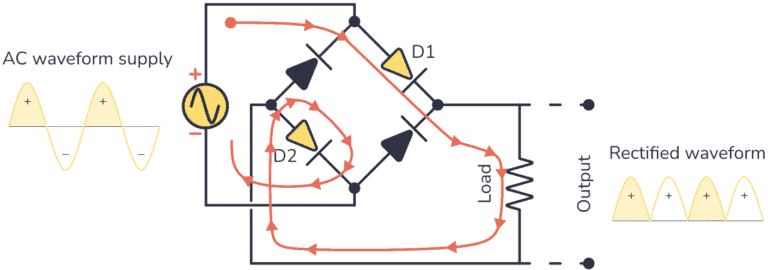

- Положительная полуволна: Когда ток движется в одном направлении, одна пара диодов открывается, направляя его к положительному выходу. В это время вторая пара диодов блокирует ток.

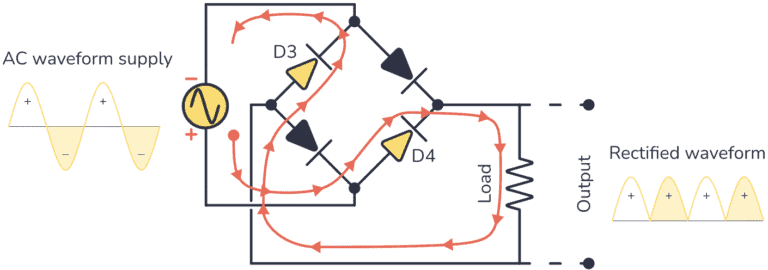

- Отрицательная полуволна: При смене направления тока первая пара диодов закрывается, а вторая открывается, продолжая направлять ток к тому же положительному выходу.
На выходе получается пульсирующий постоянный ток. Чтобы сделать его более стабильным, часто используется конденсатор, который сглаживает импульсы, заряжаясь во время пиков и разряжаясь в моменты спадов, создавая ровное напряжение.
Где используется диодный мост?
Диодный мост применяется везде, где нужно преобразовать переменный ток в постоянный. Вот ключевые области его использования:
- Автомобили: Диодный мост играет важную роль в автомобильных генераторах. Генератор производит переменный ток, а диодный мост преобразует его в постоянный, чтобы заряжать аккумулятор и питать электронику автомобиля (например, фары, магнитолу). В случае поломки диодного моста, например, в моделях ВАЗ-2114 или LADA Priora, аккумулятор перестает заряжаться, что может привести к остановке машины.
- Блоки питания: Зарядные устройства для смартфонов, ноутбуков и другой техники используют диодный мост для преобразования тока из розетки в постоянный, подходящий для питания устройств.
- Светодиодное освещение: В светодиодных лампах диодный мост обеспечивает преобразование бытового переменного тока в постоянный, необходимый для работы светодиодов.
- Солнечные панели: Хотя солнечные батареи вырабатывают постоянный ток, диодный мост может использоваться в системах с инверторами для управления током или его выпрямления в определенных схемах.
