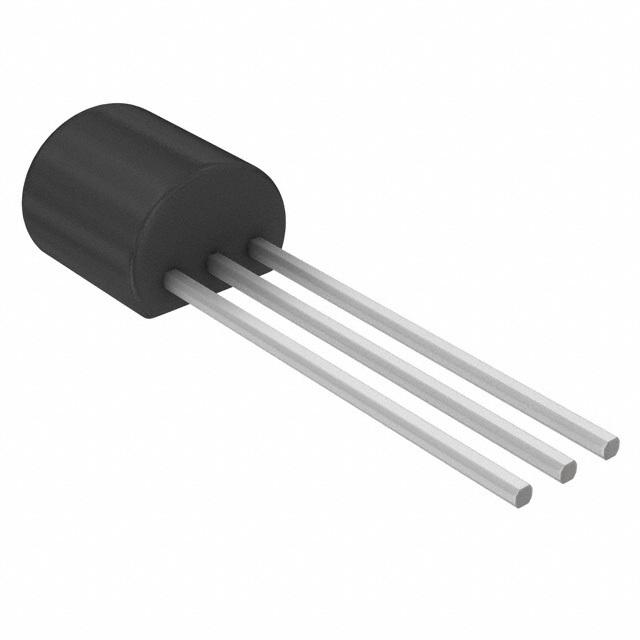

ZTX705 Купить - Diodes Двухполюсный плоскостной транзистор

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ZTX705

Diodes

Trans Darlington PNP 120V 1A 1000mW Automotive 3Pin E-Line

Наличие: 32 шт.

Адрес доставки: Москва

Цена: ₽ 40.76

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Diodes

ЧипСити Номер продукта:

CC21908713

Категория продукта:

Двухполюсный плоскостной транзистор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ZTX705 характеристики

Атрибут	Значение атрибута
Номенклатура	ZTX705
Производитель	Diodes
ЧипСити Номер продукта	CC21908713
Категория продукта	Двухполюсный плоскостной транзистор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	E-Line-3
Номинальное Напряжение (DC)	-120 V
Номинальный Ток	-1.00 A
Количество Стежков	3 Position
Полярность	P-Channel
Рассеяние Мощности	1 W
Пробивное Напряжение (Коллектор-Эмиттер)	120 V
Непрерывный ток коллектора	1A
hFE Min	3000 @1A, 5V
Максимальная входная мощность	1 W
Усиление постоянного тока (hFE)	3000
Рабочая температура (Макс)	200 ℃
Рабочая температура (мин)	-55 ℃
Gain Bandwidth	160 MHz
Рассеиваемая Мощность (Макс)	1000 mW
Рабочая Температура	-55℃ ~ 200℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Bulk
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ZTX705 описание продукта

Are traditional transistors not providing enough of a current gain? The PNP ZTX705 Darlington transistor from Diodes Zetex can help. This product"s maximum continuous DC collector current is 1 A, while its minimum DC current gain is 3000@10mA@5 V|3000@100mA@5V|3000@1A@5V|2000@2A@5V. It has a maximum collector emitter saturation voltage of 1.3@1mA@1A|2.5@2mA@2A V. This Darlington transistor array"s maximum emitter base voltage is 10 V, while its maximum base emitter saturation voltage is 1.8@10mA@1A V. Its maximum power dissipation is 1000 mW. This Darlington transistor array has an operating temperature range of -55 °C to 200 °C. It has a maximum collector emitter voltage of 120 V and a maximum emitter base voltage of 10 V.

Показывать

ZTX705 Даташит PDF

3 страницы, 76 КБ

12/01/2006

просматривать

ZTX705 Другие Даташит

293 страницы, 936 КБ

06/01/2021

просматривать

ZTX705 Чертежные схемы

1 страницы, 86 КБ

05/29/2012

просматривать

ZTX705 Другие ссылки

1 страницы, 167 КБ

06/15/2011

просматривать
