XTR105PA Купить - TI Контрольный чип источника питания

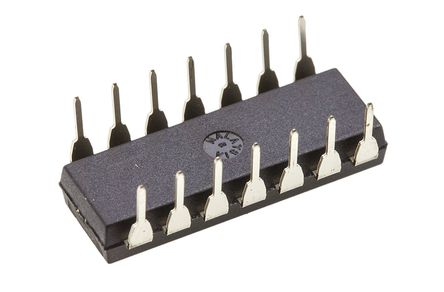

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

XTR105PA

Sensor and Detector Interface 36V 2-Wire 14Pin PDIP Tube

Наличие: 895 шт.

Адрес доставки: Москва

Цена: ₽ 674.94

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1907096

Категория продукта:

Контрольный чип источника питания

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

XTR105PA характеристики

Атрибут	Значение атрибута
Номенклатура	XTR105PA
Производитель	TI
ЧипСити Номер продукта	CC1907096
Категория продукта	Контрольный чип источника питания
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	14 Pin
Корпус/Пакет	PDIP-14
Напряжение Питания (DC)	7.50V (min)
Выходной Ток	20 mA
Ток Питания	20 mA
Количество Цепей	1 Circuit
Количество Стежков	14 Position
Коэффициент Ослабления Синфазного Сигнала	82 dB
Входное Напряжение Смещения	50 µV
Входной Ток Смещения	5000 pA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
точность	0.05 %
Напряжение питания	7.5.36 VDC
Напряжение питания (Макс)	36 V
Напряжение питания (мин)	7.5 V
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

XTR105PA описание продукта

The XTR105PA is a 2-wire Current Transmitter with sensor excitation and linearization. It provides complete current excitation for platinum RTD temperature sensors and bridges, instrumentation amplifiers and current output circuitry on a single integrated circuit. Versatile linearization circuitry provides a 2nd-order correction to the RTD, typically achieving a 40:1 improvement in linearity. Instrumentation amplifier gain can be configured for a wide range of temperature or pressure measurements. Total unadjusted error of the complete current transmitter is low enough to permit use without adjustment in many applications. This includes zero output current drift, span drift and nonlinearity. The XTR105 operates on loop power-supply voltages down to 7.5V.
Low unadjusted error
Two precision current sources (800µA each)
Linearization
2-wire RTD operation
Low offset drift (0.4µV/°C)
Low output current noise (30NAPP)
High PSR (110dB minimum)
High CMR (86dB minimum)
Green product and no Sb/Br
IC can be damaged by ESD. We recommend that all ICs be handled with appropriate precautions. Failure to observe proper handling and installation procedures can cause damage.
