VNP10N07 Купить - ST Microelectronics Управление питанием

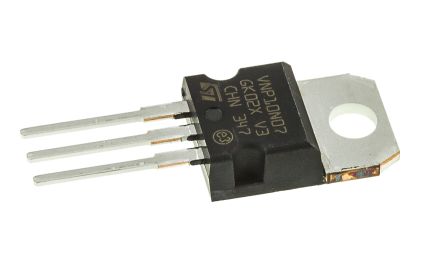

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

VNP10N07

ST Microelectronics

MOSFET N-CH 70V 10A TO-220

Наличие: 924 шт.

Адрес доставки: Москва

Цена: ₽ 0.00

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC209858087

Категория продукта:

Управление питанием

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

VNP10N07 характеристики

Атрибут	Значение атрибута
Номенклатура	VNP10N07
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC209858087
Категория продукта	Управление питанием
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Номинальное Напряжение (DC)	70.0 V
Номинальный Ток	10.0 A
Количество Выходных Интерфейсов	1 Output
Выходной Ток	7 A
Сопротивление Сток-исток (Открытого Канала)	100 mΩ
Полярность	N-Channel
Рассеяние Мощности	50 W
Пробивное Напряжение (Стока-исток)	70.0 V
Непрерывный Ток Стока (Ids)	10.0 A
Выходной ток (Макс)	7 A
Длина	10.4 mm
Ширина	4.6 mm
Высота	15.75 mm
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

VNP10N07 описание продукта

DESCRIPTION
The VNP10N07 is a monolithic device made using SGS-THOMSON Vertical Intelligent Power M0 Technology, intended for replacement of standard power MOSFETS in DC to 50 KHz applications. Built-in thermal shut-down, linearcurrent limitation and overvoltage clamp protect the chip in harsh enviroments. Fault feedback can be detected by monitoring the voltage at the input pin.
■ LINEAR CURRENT LIMITATION
■ THERMAL SHUT DOWN
■ SHORT CIRCUIT PROTECTION
■ INTEGRATED CLAMP
■ LOW CURRENT DRAWN FROM INPUT PIN
■ DIAGNOSTIC FEEDBACK THROUGH INPUT PIN
■ ESD PROTECTION
■ DIRECT ACCESS TO THE GATE OF THE POWER MOSFET (ANALOG DRIVING)
■ COMPATIBLE WITH STANDARD POWER MOSFET
■ STANDARD TO-220 PACKAGE

Показывать

VNP10N07 Даташит PDF

11 страницы, 372 КБ

09/24/2013

просматривать

VNP10N07 Даташит PDF

14 страницы, 395 КБ

09/26/2013

12 страницы, 364 КБ

11 страницы, 297 КБ

03/28/2012

просматривать

VNP10N07 Даташит PDF

11 страницы, 248 КБ

просматривать
