ULQ2803A Купить - ST Microelectronics Двухполюсный плоскостной транзистор

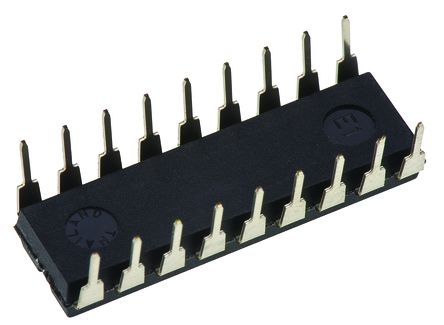

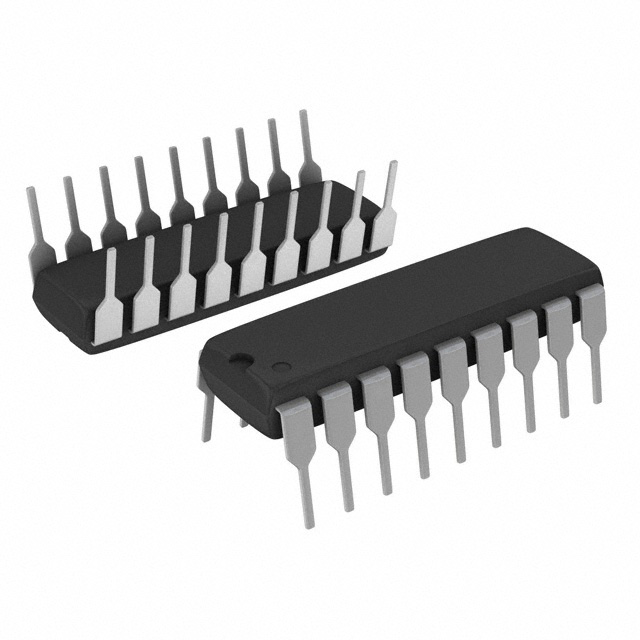

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ULQ2803A

ST Microelectronics

Trans Darlington NPN 50V 0.5A 2250mW 18Pin PDIP Tube

Наличие: 1,081 шт.

Адрес доставки: Москва

Цена: ₽ 114.73

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC1895745

Категория продукта:

Двухполюсный плоскостной транзистор

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ULQ2803A характеристики

Атрибут	Значение атрибута
Номенклатура	ULQ2803A
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC1895745
Категория продукта	Двухполюсный плоскостной транзистор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	18 Pin
Корпус/Пакет	DIP-18
Номинальное Напряжение (DC)	50.0 V
Номинальный Ток	500 mA
Номинальная Мощность	2.25 W
Выходное Напряжение	50 V
Выходной Ток	500 mA
Количество Каналов	8 Channel
Количество Стежков	18 Position
Полярность	NPN
Рассеяние Мощности	2.25 W
Входная Ёмкость	15.0 pF
Пробивное Напряжение (Коллектор-Эмиттер)	50 V
hFE Min	1000 @350mA, 2V
Максимальная входная мощность	2.25 W
Усиление постоянного тока (hFE)	1000
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	2.25 W
Входное напряжение	30 V
Длина	23.24 mm
Ширина	7.1 mm
Высота	3.67 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ULQ2803A описание продукта

DESCRIPTION
The ULQ2801A-ULQ2805A each contain eight darlington transistors with common emitters and integral suppression diodes for inductive loads. Each darlington features a peak load current rating of 600mA (500mA continuous) and can withstand at least 50V in the off state. Outputs may be paralleled for higher current capability.
.EIGHT DARLINGTONS PER PACKAGE
.EXTENDED TEMPERATURE RANGE (– 40 to 105°C)
.OUTPUT CURRENT TO 500mA
.OUTPUT VOLTAGE TO 50V
.INTEGRAL SUPPRESSION DIODES
.VERSIONS FOR ALL POPULAR LOGIC FAMILIES
.OUTPUT CAN BE PARALLELED
.INPUTS PINNED OPPOSITE OUTPUTS TO SIMPLIFY BOARD LAYOUT
