UCC3818D Купить - TI Управление питанием

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

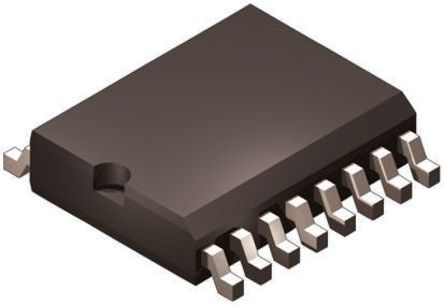

UCC3818D

TEXAS INSTRUMENTS UCC3818D PFC Controller IC, 12V to 17V & 4mA Supply, 12V Lockout, 95% Duty Cycle, 100kHz, SOIC-16

Наличие: 57 шт.

Адрес доставки: Москва

Цена: ₽ 306.21

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC15885365

Категория продукта:

Управление питанием

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UCC3818D характеристики

Атрибут	Значение атрибута
Номенклатура	UCC3818D
Производитель	TI
ЧипСити Номер продукта	CC15885365
Категория продукта	Управление питанием
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Частота	250 kHz
Напряжение Питания (DC)	17.0V (max)
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	5.50 V
Количество Стежков	16 Position
Рассеяние Мощности	1.00 W
Частота Переключения	6kHz ~ 220kHz
Рабочий цикл	95 %
Максимальный рабочий цикл	99 %
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	9.7V ~ 18V
Напряжение питания (Макс)	17 V
Напряжение питания (мин)	12 V
Длина	9.9 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

UCC3818D описание продукта

The UCC3818D is a BiCMOS Power Factor Preregulator offers new features such as lower start-up current, lower power dissipation, overvoltage protection, a shunt UVLO detect circuitry, a leading-edge modulation technique to reduce ripple current in the bulk capacitor and an improved, low-offset (±2mV) current amplifier to reduce distortion at light load conditions. It provides all the functions necessary for active power factor corrected pre-regulators. This controller achieves near unity power factor by shaping the ac input line current waveform to correspond to that of the ac input line voltage. Average current-mode control maintains stable, low distortion sinusoidal line current. It offers an on-chip shunt regulator with low start-up current, suitable for applications utilizing a bootstrap supply.
Controls boost pre-regulator to near-unity power factor
Limits line distortion
World-wide line operation
Over-voltage protection
Accurate power limiting
Average current mode control
Improved noise immunity
Improved feed-forward line regulation
Leading edge modulation
Low-power BiCMOS operation
Green product and no Sb/Br

Показывать

UCC3818D Даташит PDF

31 страницы, 936 КБ

09/04/2015

просматривать

UCC3818D Даташит PDF

31 страницы, 935 КБ

09/01/2012

просматривать

UCC3818D Даташит PDF

32 страницы, 943 КБ

07/28/2014

просматривать

UCC3818D Даташит PDF

43 страницы, 1361 КБ

09/30/2016

42 страницы, 1350 КБ

31 страницы, 875 КБ

03/28/2012

просматривать

UCC3818D Справочное руководство пользователя

26 страницы, 1269 КБ

12/18/2015

просматривать

UCC3818D Справочное руководство пользователя

17 страницы, 629 КБ

08/10/2011

просматривать

UCC3818D Другие Даташит

45 страницы, 2024 КБ

12/31/2020

просматривать
