UCC3806DW Купить - TI Чип стабилизации напряжения

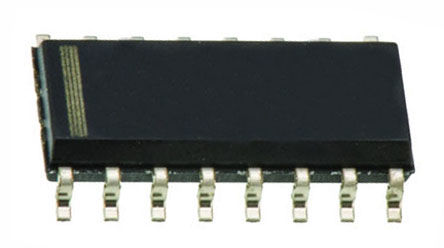

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

UCC3806DW

Current Mode PWM Controller 500mA 52kHz 16Pin SOIC Tube

Наличие: 1,225 шт.

Адрес доставки: Москва

Цена: ₽ 552.14

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC15435782

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UCC3806DW характеристики

Атрибут	Значение атрибута
Номенклатура	UCC3806DW
Производитель	TI
ЧипСити Номер продукта	CC15435782
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Частота	1 MHz
Напряжение Питания (DC)	8.00V (min)
Количество Выходных Интерфейсов	2 Output
Входное Напряжение (DC)	14.5 V
Выходное Напряжение	11.9 V
Выходной Ток	100 mA
Ток Питания	1.4 mA
Количество Стежков	16 Position
Количество Регулируемых Выходов	2 Output
Время Нарастания	35 ns
Частота Переключения	47 kHz
Топология	Buck, Boost, Flyback, Forward
Рабочий цикл	50 %
Максимальный рабочий цикл	50 %
Время падения	35 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	8V ~ 14.5V
Напряжение питания (Макс)	14.5 V
Напряжение питания (мин)	8 V
Входное напряжение	14.5 V
Длина	10.28 mm
Ширина	7.52 mm
Высота	2.35 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

UCC3806DW описание продукта

The UCC3806DW is a BiCMOS Pulse Width Modulation (PWM) Controller offers exceptionally improved performance with a familiar architecture. With the same block diagram and pinout of the popular UC3846 series, the UCC3806 line features increased switching frequency capability while greatly reducing the bias current used within the device. With a typical startup current of 50µA and a well-defined voltage threshold for turn-on, these devices are favoured for applications ranging from off-line power supplies to battery operated portable equipment. Dual high current, MOSFET driving outputs and a fast current sense loop further enhance device versatility. All the benefits of current-mode control including simpler loop closing, voltage feed-forward, parallel ability with current sharing, pulse-by-pulse current limiting and push-pull symmetry correction are readily achievable with the UCC3806 series.
100µA Maximum startup current
±0.5A Peak output current
125ns Circuit delay
Easier parallel ability
Improved benefits of current mode control
Green product and no Sb/Br
Device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

UCC3806DW Даташит PDF

33 страницы, 1458 КБ

12/01/2015

просматривать

UCC3806DW Даташит PDF

33 страницы, 1458 КБ

10/28/2016

просматривать

UCC3806DW Даташит PDF

33 страницы, 1458 КБ

08/12/2016

просматривать

UCC3806DW Даташит PDF

35 страницы, 1751 КБ

просматривать

UCC3806DW Даташит PDF

41 страницы, 2955 КБ

11/18/2017

просматривать

UCC3806DW Даташит PDF

32 страницы, 1414 КБ

05/30/2013

просматривать

UCC3806DW Даташит PDF

35 страницы, 1792 КБ

просматривать

UCC3806DW Справочное руководство пользователя

31 страницы, 2815 КБ

06/24/2014

просматривать
