UCC2804D Купить - TI Контроллер PWM

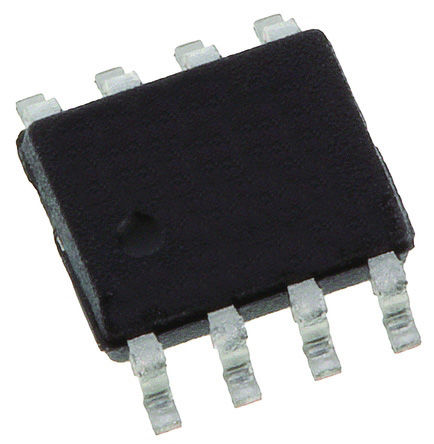

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

UCC2804D

DC-DC converter; PWM controller; Uout:5V; 1A; SO8

Наличие: 1,233 шт.

Адрес доставки: Москва

Цена: ₽ 187.35

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC11853638

Категория продукта:

Контроллер PWM

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UCC2804D характеристики

Атрибут	Значение атрибута
Номенклатура	UCC2804D
Производитель	TI
ЧипСити Номер продукта	CC11853638
Категория продукта	Контроллер PWM
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Частота	1 MHz
Напряжение Питания (DC)	0.00V(min), 10.0V(max)
Номинальная Мощность	650 mW
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	5.075 V
Выходной Ток	1 A
Ток Питания	500 µA
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	650 mW
Количество Регулируемых Выходов	1 Output
Время Нарастания	41 ns
Частота Переключения	1000 kHz
Топология	Boost, Flyback, Forward
Рабочий цикл	49 %
Максимальное входное напряжение	12 V
Максимальный рабочий цикл	50 %
Время падения	44 ns
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1000 mW
Напряжение питания	8.3V ~ 12V
Напряжение питания (Макс)	10 V
Напряжение питания (мин)	0 V
Длина	4.9 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

UCC2804D описание продукта

The UCC2804D is a low-power BiCMOS current-mode Pulse Width Modulation (PWM) Controller contains all of the control and drive components required for off-line and DC to DC fixed frequency current-mode switching power supplies with minimal parts count. It offers the added features of internal full-cycle soft start and internal leading-edge blanking of the current-sense input. It has the same pin configuration as the UC2842/3/4/5 family and also offers the added features of internal full-cycle soft start and internal leading-edge blanking of the current-sense input. It offers choice of maximum duty cycle and critical voltage levels.
Internal soft start
Internal fault soft start
Internal leading-edge blanking of the current sense signal
70ns Typical response from current-sense to gate-drive output
1.5% Tolerance voltage reference
Green product and no Sb/Br
