UCC27519DBVT Купить - TI Драйвер FET

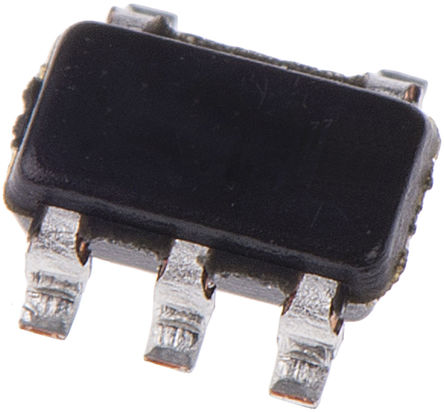

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

UCC27519DBVT

MOSFET DRVR 4A 1Out Lo Side Non-Inv 5Pin SOT-23 T/R

Наличие: 7,278 шт.

Адрес доставки: Москва

Цена: ₽ 48.60

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC34463559

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UCC27519DBVT характеристики

Атрибут	Значение атрибута
Номенклатура	UCC27519DBVT
Производитель	TI
ЧипСити Номер продукта	CC34463559
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Напряжение Питания (DC)	4.50V (min)
Время Нарастания/Спада	8ns, 7ns
Количество Выходных Интерфейсов	1 Output
Количество Стежков	5 Position
Время Нарастания	12 ns
Время падения	11 ns
Время падения (Макс)	11 ns
Время падения (Макс)	12 ns
Рабочая температура (Макс)	140 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	4.5 V
Длина	3.05 mm
Ширина	1.75 mm
Высота	1.45 mm
Рабочая Температура	-40℃ ~ 140℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

UCC27519DBVT описание продукта

The UCC27519DBVT is a single-channel high-speed low-side Gate Driver Device can effectively drive MOSFET and IGBT power switches. Using a design that inherently minimizes shoot-through current, it can source and sink high, peak-current pulses into capacitive loads offering rail-to-rail drive capability and extremely small propagation delay typically 17ns. It provides 4A source, 4A sink (symmetrical drive) peak-drive current capability at VDD=12V. It is designed to operate over a wide VDD range of 4.5 to 18V and a wide temperature range of -40 to 140°C. Internal under-voltage lockout (UVLO) circuitry on the VDD pin holds output low outside VDD operating range. The capability to operate at low voltage levels such as below 5V, along with best-in-class switching characteristics, is especially suited for driving emerging wide band-gap power switching devices such as GaN power semiconductor devices.
Gate-driver device offering superior replacement of NPN and PNP discrete solutions
Outputs held low during VDD-UVLO (ensures glitch-free operation at power up and power-down)
CMOS input logic threshold (function of supply voltage with hysteresis)
Hysteretic-logic thresholds for high noise immunity
EN pin for enable function (allowed to be no connect)
Output held low when input pins are floating
Input pin absolute maximum voltage levels not restricted by VDD pin bias supply voltage
17ns Typical fast propagation delay
Green product and no Sb/Br

Показывать

UCC27519DBVT Даташит PDF

32 страницы, 959 КБ

01/09/2015

просматривать

UCC27519DBVT Даташит PDF

24 страницы, 666 КБ

05/29/2012

просматривать

UCC27519DBVT Даташит PDF

24 страницы, 673 КБ

просматривать

UCC27519DBVT Даташит PDF

24 страницы, 700 КБ

02/08/2013

просматривать

UCC27519DBVT Файл уведомления

7 страницы, 437 КБ

02/12/2016

просматривать
