UC3844N Купить - TI Контроллер PWM

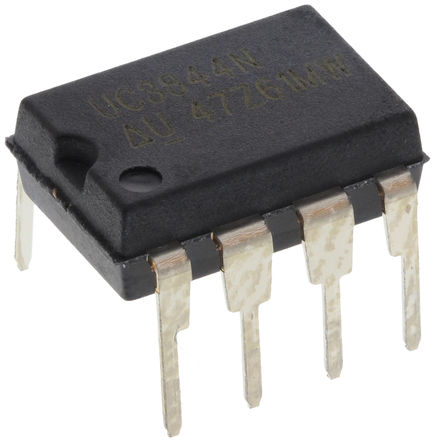

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

UC3844N

Driver; PWM controller; 1A; 1W; Channels:1; 16÷30V; 500kHz; DIP8

Наличие: 4,951 шт.

Адрес доставки: Москва

Цена: ₽ 90.93

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC5683084

Категория продукта:

Контроллер PWM

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UC3844N характеристики

Атрибут	Значение атрибута
Номенклатура	UC3844N
Производитель	TI
ЧипСити Номер продукта	CC5683084
Категория продукта	Контроллер PWM
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Частота	450 kHz
Напряжение Питания (DC)	25.0V (max)
Рабочее Напряжение	16V ~ 30V
Номинальная Мощность	1 W
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	25.0 V
Выходное Напряжение	13.5 V
Выходной Ток	1 A
Ток Питания	25 mA
Количество Каналов	1 Channel
Количество Стежков	8 Position
Входной Ток	11.0 mA
Рассеяние Мощности	1000 mW
Ток Покоя	11.0 mA
Количество Регулируемых Выходов	1 Output
Время Нарастания	50 ns
Частота Переключения	500kHz (MAX)
Топология	Buck, Boost, Flyback, Forward
Рабочий цикл	50 %
Максимальный рабочий цикл	50 %
Время падения	50 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	1000 mW
Напряжение питания	10V ~ 30V
Напряжение питания (Макс)	30 V
Напряжение питания (мин)	10 V
Входное напряжение	25 V
Длина	9.81 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

UC3844N описание продукта

The UC3844N is a Current Mode PWM Controller optimized for off-line and DC to DC converters. This device provides the necessary features to implement off-line or DC-to-DC fixed frequency current mode control schemes with a minimal external parts count. Internally implemented circuits include under-voltage lockout featuring start up current less than 1mA, a precision reference trimmed for accuracy at the error amp input, logic to insure latched operation, a PWM comparator which also provides current limit control and a totem pole output stage designed to source or sink high peak current. The output stage, suitable for driving N-channel MOSFETs, is low in the off state.
Optimized for off-line and DC to DC converters
Low start up current (<1mA)
Automatic feed forward compensation
Pulse-by-pulse current limiting
Enhanced load response characteristics
Under-voltage lockout with hysteresis
Double pulse suppression
High current totem pole output
Internally trimmed bandgap reference
Green product and no Sb/Br

Показывать

UC3844N Даташит PDF

28 страницы, 723 КБ

12/18/2015
