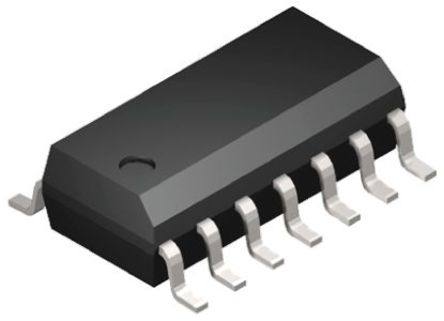

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

UC3843BDG

ON Semiconductor

UC3843BDG, PWM Current Mode Controller, 1A, 250kHz, 30V, 14Pin SOIC

Наличие: 3,111 шт.

Адрес доставки: Москва

Цена: ₽ 19.60

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC9774936

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UC3843BDG характеристики

Атрибут	Значение атрибута
Номенклатура	UC3843BDG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC9774936
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SOIC-14
Частота	500 kHz
Напряжение Питания (DC)	12.0V (min)
Рабочее Напряжение	7.6V ~ 36V
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	13.4 V
Выходной Ток	200 mA
Ток Питания	12 mA
Количество Стежков	14 Position
Рассеяние Мощности	0.862 W
Время Нарастания	50 ns
Частота Переключения	500 kHz
Топология	Flyback
Рабочий цикл	96 %
Максимальный рабочий цикл	96 %
Время падения	50 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	862 mW
Напряжение питания	8.4.36 V
Напряжение питания (Макс)	25 V
Напряжение питания (мин)	12 V
Длина	8.75 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

UC3843BDG описание продукта

The UC3843BDG is a high-performance fixed frequency current-mode Pulse Width Modulation (PWM) Controller specifically designed for off-line and DC to DC converter applications offering the designer a cost-effective solution with minimal external components. This integrated circuit features a trimmed oscillator for precise duty cycle control, a temperature compensated reference, high gain error amplifier, current sensing comparator and a high current totem pole output ideally suited for driving a power MOSFET. Also included are protective features consisting of input and reference undervoltage lockouts each with hysteresis, cycle-by-cycle current limiting, programmable output deadtime and a latch for single pulse metering.
Trimmed oscillator for precise frequency control
Automatic feed forward compensation
Internally trimmed reference with undervoltage lockout
High current totem pole output
Undervoltage lockout with hysteresis
Low startup and operating current
