UC1845J Купить - TI Контроллер PWM

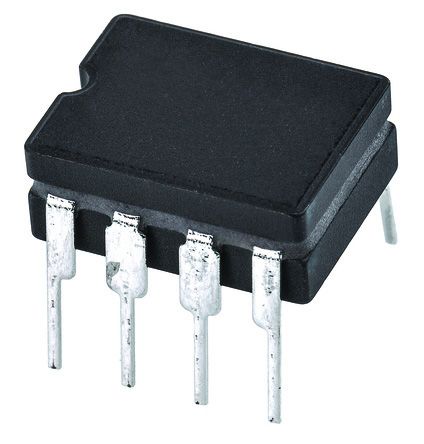

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

UC1845J

Current Mode PWM Controller 200mA 500kHz 8Pin CDIP Tube

Наличие: 971 шт.

Адрес доставки: Москва

Цена: ₽ 1,283.03

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC59815612

Категория продукта:

Контроллер PWM

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UC1845J характеристики

Атрибут	Значение атрибута
Номенклатура	UC1845J
Производитель	TI
ЧипСити Номер продукта	CC59815612
Категория продукта	Контроллер PWM
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	CDIP
Выходное Напряжение	5.05 V
Выходной Ток	1000 mA
Ток Питания	25 mA
Рассеяние Мощности	1 W
Количество Регулируемых Выходов	1 Output
Время Нарастания	150 ns
Частота Переключения	500 kHz
Топология	Boost, Flyback, Forward
Рабочий цикл	50 %
Максимальный рабочий цикл	50 %
Время падения	150 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Длина	10.16 mm
Ширина	7.11 mm
Высота	4.57 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

UC1845J описание продукта

DESCRIPTION
The UC1842/3/4/5 family of control ICs provides the necessary features to implement off-line or DC to DC fixed frequency current mode control schemes with a minimal external parts count. Internally implemented circuits include under-voltage lockout featuring start up current less than 1mA, a precision reference trimmed for accuracy at the error amp input, logic to insure latched
operation, a PWM comparator which also provides current limit control, and a totem pole output stage designed to source or sink high peak current. The output stage, suitable for driving N Channel MOSFETs, is low in the off state.
FEATURES
• Optimized For Off-line And DC To DC Converters
• Low Start Up Current (<1mA)
• Automatic Feed Forward Compensation
• Pulse-by-pulse Current Limiting
• Enhanced Load Response Characteristics
• Under-voltage Lockout With Hysteresis
• Double Pulse Suppression
• High Current Totem Pole Output
• Internally Trimmed Bandgap Reference
• 500khz Operation
• Low ROError Amp

Показывать

UC1845J Даташит PDF

53 страницы, 3791 КБ

03/18/2017

просматривать

UC1845J Даташит PDF

21 страницы, 985 КБ

06/05/2002

19 страницы, 933 КБ

54 страницы, 3799 КБ

54 страницы, 3799 КБ

04/29/2017

просматривать

UC1845J Даташит PDF

25 страницы, 781 КБ

03/31/2012
