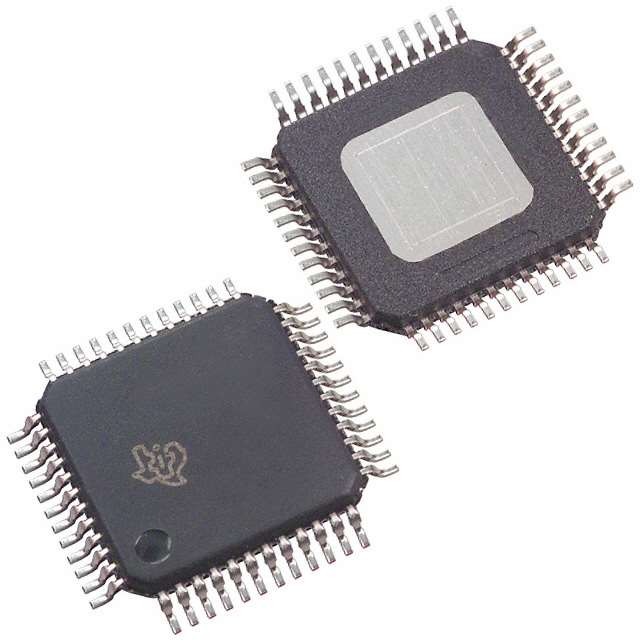

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS92661QPHPRQ1

LED DRVR Boost/Buck-Boost 1CH PWM 60V 1.5A 48Pin HTQFP T/R

Наличие: 1,043 шт.

Адрес доставки: Москва

Цена: ₽ 874.52

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC8773317

Категория продукта:

Драйвер LED

3D модель

Оплата:

Обновлено 24.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS92661QPHPRQ1 характеристики

Атрибут	Значение атрибута
Номенклатура	TPS92661QPHPRQ1
Производитель	TI
ЧипСити Номер продукта	CC8773317
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	HTQFP-48
Частота	2.3 MHz
Количество Выходных Интерфейсов	13 Output
Выходное Напряжение	60 V
Выходной Ток	1.5 A
Количество Каналов	1 Channel
Ток Покоя	1.00 mA
Количество Регулируемых Выходов	12 Output
Входное напряжение (макс. Постоянный ток)	5.5 V
Входное напряжение (мин мин.)	4.5 v
Выходное напряжение (Макс)	60 V
Выходное напряжение (мин)	0 V
Выходной ток (Макс)	1500 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	4.5V ~ 5.5V
Ширина	7.2 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPS92661QPHPRQ1 описание продукта

The TPS92661 device is a compact, highly-integrated solution for shunt FET dimming for large arrays of high-brightness LEDs in applications such as automotive headlights.
The TPS92661 device includes a 12-switch series array for bypassing individual LEDs in the string and a serial communication interface for control and management by a master microcontroller.
An on-board charge pump rail that can float up to 67 V above GND provides the LED bypass switch gate drive.The low on-resistance (RDS(on)) of the bypass switch minimizes conduction loss and power dissipation.
The TPS92661 device contains a multi-drop universal asynchronous receiver transmitter (UART) for serial communication. The turn-on and turn-off times are programmable for each individual LED in the string. The PWM frequency is adjustable via an internal register and multiple devices can be synchronized to the same frequency and phase.
The TPS92661 device features open LED protection as well as open and short LED fault reporting via the serial interface.
The TQFP package features a feed-through topology to enable easy routing of View datasheet View product folder

Показывать

TPS92661QPHPRQ1 Даташит PDF

53 страницы, 1189 КБ

03/05/2016
