TPS7B4253QPWPRQ1 Купить - TI Чип стабилизации напряжения

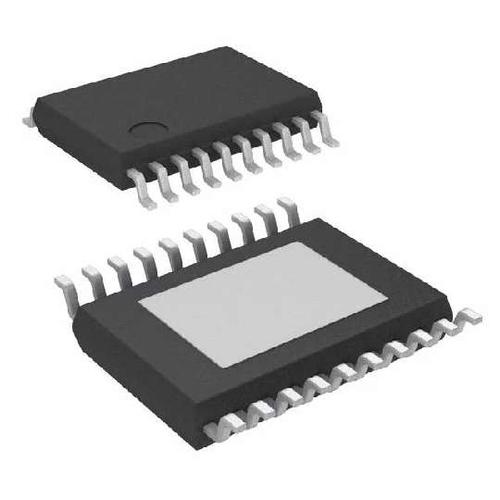

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS7B4253QPWPRQ1

LDO Regulator Pos 1.5V to 40V 0.3A 20Pin HTSSOP EP T/R

Наличие: 1,271 шт.

Адрес доставки: Москва

Цена: ₽ 95.64

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC122840470

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS7B4253QPWPRQ1 характеристики

Атрибут	Значение атрибута
Номенклатура	TPS7B4253QPWPRQ1
Производитель	TI
ЧипСити Номер продукта	CC122840470
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	HTSSOP-20
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1.5V ~ 40V
Выходной Ток	300 mA
Ток Питания	18µA ~ 400µA
Ток Покоя	40.0 µA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	0.32V @200mA
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	40 V
Входное напряжение (мин)	4 V
Выходное напряжение (Макс)	40 V
Выходное напряжение (мин)	1.5 V
Выходной ток (Макс)	0.3 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

TPS7B4253QPWPRQ1 описание продукта

For automotive off-board sensors and small current off-board modules, the power supply is through a long cable from the main board. In such cases, protection is required in the power devices for the off-board loads to prevent the onboard components from damage during a short to GND or short to battery caused by a broken cable. Off-board sensors require consistent power supply as onboard components to secure high accuracy of data acquisition.
The TPS7B4253-Q1 device is designed for automotive applications with a 45-V load dump. The device can either be used as one tracking low-dropout (LDO) regulator or voltage tracker to build one closed power loop for off-board sensors with an onboard main supply. The output of the device is accurately regulated by a reference voltage at the ADJ pin.
To provide an accurate power supply to the off-board modules, the device offers a 4-mV ultralow tracking tolerance between the ADJ and FB pins across temperature. The back-to-back PMOS topology eliminates the need for an external diode under reverse polarity condition. The TPS7B4253-Q1 device also includes thermal shutdown, inductive clamp, overload, and short-to-battery protection to prevent damage to onboard components during extreme conditions.

Показывать

TPS7B4253QPWPRQ1 Даташит PDF

32 страницы, 1357 КБ

07/25/2016

просматривать

TPS7B4253QPWPRQ1 Даташит PDF

7 страницы, 202 КБ

01/21/2015

просматривать

TPS7B4253QPWPRQ1 Даташит PDF

26 страницы, 1302 КБ

11/23/2017

просматривать

TPS7B4253QPWPRQ1 Даташит PDF

20 страницы, 591 КБ

05/13/2010

просматривать

TPS7B4253QPWPRQ1 Другие Даташит

41 страницы, 1742 КБ

просматривать
