TPS74901RGWT Купить - TI Чип стабилизации напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

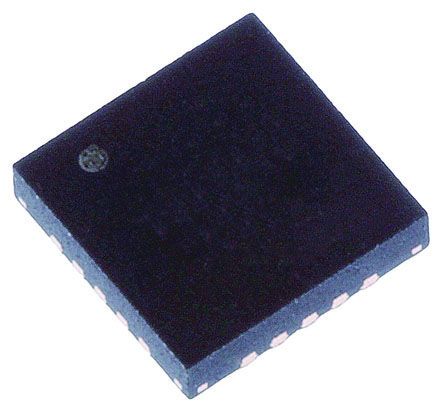

TPS74901RGWT

Single Channel LDO Single Output LDO, 3A, Adj. (0.8 to 3.6V), Programmable Soft-Start LDO Regulator Pos 0.798V to 3.6V 3A 20Pin VQFN EP T/R

Наличие: 1,267 шт.

Адрес доставки: Москва

Цена: ₽ 231.25

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC3399744

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS74901RGWT характеристики

Атрибут	Значение атрибута
Номенклатура	TPS74901RGWT
Производитель	TI
ЧипСити Номер продукта	CC3399744
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	VQFN-20
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.8V ~ 3.6V
Выходной Ток	3 A
Количество Стежков	20 Position
Рассеяние Мощности	2.74 W
Ток Покоя	3 mA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	0.12V @3A
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	0.8 V
Выходное напряжение (Макс)	3.6 V
Выходное напряжение (мин)	800 mV
Выходной ток (Макс)	3 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	2740 mW
точность	2 %
Входное напряжение	0.8V ~ 5.5V
Длина	5 mm
Ширина	5 mm
Высота	0.9 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TPS74901RGWT описание продукта

The TPS74901RGWT is a low-dropout (LDO) Linear Regulator provides an easy-to-use, robust power management solution for a wide variety of applications. The soft-start is monotonic and well-suited for powering many different types of processors and ASICs. The enable input and power-good output allow easy sequencing with external regulators. This complete flexibility permits the user to configure a solution that meets the sequencing requirements of FPGAs, DSPs and other applications with special start-up requirements. A precision reference and error amplifier deliver 2% accuracy over load, line, temperature and process. The use of an NMOS-pass FET offers several critical advantages for many applications. Unlike a PMOS topology device, the output capacitor has little effect on loop stability. This architecture allows the device to be stable with any capacitor with a value of 2.2µF or greater. Transient response is also superior to PMOS topologies, particularly for low VIN applications.
Power-good (PG) output allows supply monitoring or provides a sequencing signal for other supplies
Adjustable start-up in-rush control
VBIAS permits low VIN operation with good transient response
Active high enable
Stable with >=2.2µF any output capacitor
120mV Typical at 3A low dropout
Green product and no Sb/Br

Показывать

TPS74901RGWT Даташит PDF

TPS74901RGWT Справочное руководство пользователя

9 страницы, 222 КБ

07/24/2008

просматривать

TPS74901RGWT Руководство по программированию

36 страницы, 1372 КБ

06/16/2016

просматривать
