TPS62291DRVT Купить - TI Чип стабилизации напряжения

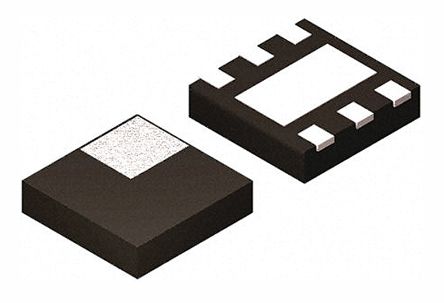

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS62291DRVT

Step-Down Regulator 2.25MHz 1A Step-Down Converter in 2x2mm SON Package Conv DC-DC 2.3V to 6V Step Down Single-Out 3.3V 1A 6Pin WSON EP T/R

Наличие: 730 шт.

Адрес доставки: Москва

Цена: ₽ 40.76

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC22714003

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS62291DRVT характеристики

Атрибут	Значение атрибута
Номенклатура	TPS62291DRVT
Производитель	TI
ЧипСити Номер продукта	CC22714003
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	WDFN-6
Частота	2.25 MHz
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	3.3 V
Выходной Ток	1 A
Количество Стежков	6 Position
Ток Покоя	15.0 µA
Количество Регулируемых Выходов	1 Output
Выходная Мощность	1.3 W
Частота Переключения	2.25 MHz
Топология	Buck
Максимальное входное напряжение	6 V
Входное напряжение (мин)	2.3 V
Выходное напряжение (мин)	3.3 V
Выходной ток (Макс)	1 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
точность	1.5 %
Напряжение питания	2.3 V
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2.3 V
Входное напряжение	2.3V ~ 6V
Длина	2 mm
Ширина	2 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TPS62291DRVT описание продукта

The TPS62291DRVT is a synchronous Step-down Converter optimized for battery powered portable applications. It provides up to 1000mA output current from a single li-ion cell. It operates at 2.25MHz fixed switching frequency and enters power save mode operation at light load currents to maintain high efficiency over the entire load current range. The power save mode is optimized for low output voltage ripple. For low noise applications, the device can be forced into fixed frequency pulse width modulation (PWM) mode by pulling the MODE pin high. In the shutdown mode, the current consumption is reduced to less than 1µA. It allows the use of small inductors and capacitors to achieve a small solution size. During PWM operation, the converters use a unique fast response voltage mode controller scheme with input voltage feed-forward to achieve good line and load regulation allowing the use of small ceramic input and output capacitors.
Power save mode at light load currents
Voltage positioning at light loads
100% Duty cycle for lowest dropout
±1.5% Output voltage accuracy in PWM mode
Green product and no Sb/Br
