TPS61500PWP Купить - TI Драйвер LED

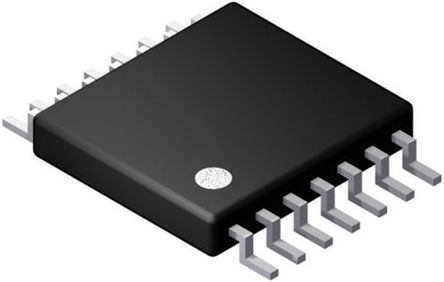

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS61500PWP

LED Driver 4Segment 3.3V/5V/9V/12V/15V 14Pin HTSSOP EP Tube

Наличие: 247 шт.

Адрес доставки:

Цена: ₽ 163.84

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC29164617

Категория продукта:

Драйвер LED

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS61500PWP характеристики

Атрибут	Значение атрибута
Номенклатура	TPS61500PWP
Производитель	TI
ЧипСити Номер продукта	CC29164617
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	HTSSOP-14
Частота	200kHz ~ 2.2MHz
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	2.90V ~ 18.0V
Выходное Напряжение	2.9V ~ 38V
Выходной Ток	3 A
Количество Стежков	14 Position
Рассеяние Мощности	2250 W
Ток Покоя	3.00 mA
Количество Регулируемых Выходов	1 Output
Частота Переключения	2.2 MHz
Топология	Boost
Максимальное входное напряжение	18 V
Входное напряжение (мин)	2.9 V
Выходное напряжение (Макс)	38 V
Выходной ток (Макс)	3 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	2250 mW
Напряжение питания	2.9V ~ 18V
Входное напряжение	2.9V ~ 18V
Длина	5 mm
Ширина	4.4 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TPS61500PWP описание продукта

The TPS61500PWP is a monolithic Switching Regulator with integrated 3A/40V power switch. It is an ideal driver for high brightness 1 or 3W LED. The device has a wide input voltage range to support application with input voltage from multi-cell batteries or regulated 5/12V power rails. The LED current is set with an external sensor resistor R3 and the feedback voltage that is regulated to 200mV by current mode PWM (pulse width modulation) control loop, as shown in the typical application. The device supports analogue and pure PWM dimming methods for LED brightness control. Connecting a capacitor to the DIMC pin configures the device to be used for analogue dimming and the LED current varies proportional to the duty cycle of an external PWM signal. Floating the DIMC pin configures the IC for pure PWM dimming with the average LED current being the PWM signals duty cycle times a set LED current.
Programmable soft-start function to limit inrush current during start-up
Pulse-by-pulse over current limit and thermal shutdown
Up to 93% high efficiency power conversion
User defined soft-start into full load
Programmable over-voltage protection
Analogue and pure PWM brightness dimming
1.5µA Typical shutdown current
Green product and no Sb/Br
