TPS61230DRCR Купить - TI Преобразователь DC/DC

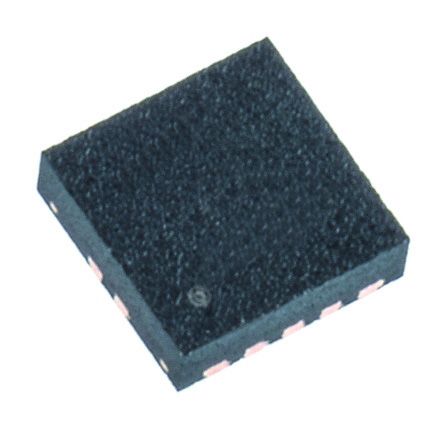

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS61230DRCR

Conv DC-DC 2.3V to 5.5V Step Up Single-Out 2.5V to 5.5V 10Pin VSON EP T/R

Наличие: 95 шт.

Адрес доставки: Москва

Цена: ₽ 32.14

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC4843528

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS61230DRCR характеристики

Атрибут	Значение атрибута
Номенклатура	TPS61230DRCR
Производитель	TI
ЧипСити Номер продукта	CC4843528
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	VSON-10
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	2.5V ~ 5.5V
Выходной Ток	2.1 A
Количество Стежков	10 Position
Ток Покоя	35.0 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	2 MHz
Топология	Boost
Ток Переключения	5 A
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	2.3 V
Выходное напряжение (Макс)	5.5 V
Выходное напряжение (мин)	2.5 V
Выходной ток (Макс)	2.1 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.3 V
Входное напряжение	5.5 V
Длина	3.1 mm
Ширина	3.1 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

TPS61230DRCR описание продукта

The TPS61230DRCR is a High Efficiency Synchronous Boost Converter with 5A switch optimized for products powered by a one-cell Li-ion battery or a regulated power rail of 3.3V. The device is based on a quasi-constant on-time valley current mode control scheme. The typical operating frequency is 2MHz, which allows the use of small inductors and capacitors to achieve a small solution size. The TPS61230 provides an adjustable output voltage via an external resistor divider. During light loads, it automatically enters power save mode for maximum efficiency at lowest quiescent currents. In shutdown, the load is completely disconnected from the input and the input current consumption is reduced to 1.5µA typical. The device integrates a precise low power EN comparator. The EN threshold as well as the hysteresis of the enable comparator are adjustable with external resistors and support application specific system power up and down requirements.
Up to 96% efficiency synchronous boost converter
3.3 to 5V Power conversion with 2.1A output current
Input supply voltage supervisor with adjustable threshold/hysteresis
Power save mode for light load efficiency
Load disconnect during shutdown
Output over voltage protection
Programmable soft-start
Power good output
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
