TPS61042DRBR Купить - TI Драйвер LED

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

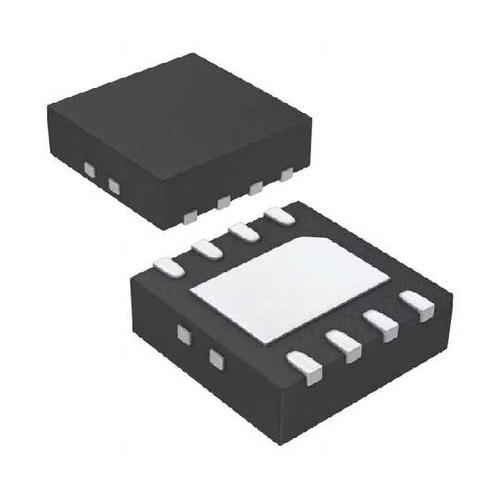

TPS61042DRBR

30V, 500mA Switch Boost Converter in QFN-8 for White LED Applications 8-SON -40℃ to 85℃

Наличие: 32 шт.

Адрес доставки: Москва

Цена: ₽ 30.57

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC3587904

Категория продукта:

Драйвер LED

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS61042DRBR характеристики

Атрибут	Значение атрибута
Номенклатура	TPS61042DRBR
Производитель	TI
ЧипСити Номер продукта	CC3587904
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	VSON EP-8
Частота	1 MHz
Напряжение Питания (DC)	1.80V (min)
Номинальный Ток	38 mA
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	27.5 V
Выходной Ток	500 mA
Количество Каналов	1 Channel
Количество Стежков	8 Position
Ток Покоя	38.0 µA
Количество Регулируемых Выходов	1 Output
Выходная Мощность	370 mW
Частота Переключения	1 MHz
Топология	Boost
Максимальное входное напряжение	6 V
Входное напряжение (мин)	1.8 V
Выходное напряжение (Макс)	28 V
Выходной ток (Макс)	60 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.8V ~ 6V
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	1.8 V
Входное напряжение	1.8V ~ 6V
Ширина	3 mm
Вес	0.0003665026592 kg
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TPS61042DRBR описание продукта

The TPS61042 is a high frequency boost converter with constant current output that drives white LEDs or similar. The LED current is set with the external sense resistor (RS) and is directly regulated by the feedback pin (FB) that regulates the voltage across the sense resistor RS to 252 mV (typ). To control LED brightness, the LED current can be pulsed by applying a PWM (pulse width modulated) signal with a frequency range of 100 Hz to 50 kHz to the control pin (CTRL). To allow higher flexibility, the device can be configured where the brightness can be controlled by an analog signal as well, as described in the _application information_ section. To avoid possible leakage currents through the LEDs during shutdown, the control pin (CTRL) disables the device and disconnects the LEDs from ground. For maximum safety during operation, the output has integrated overvoltage protection that prevents damage to the device in case of a high impedance output (e.g. faulty LED).
