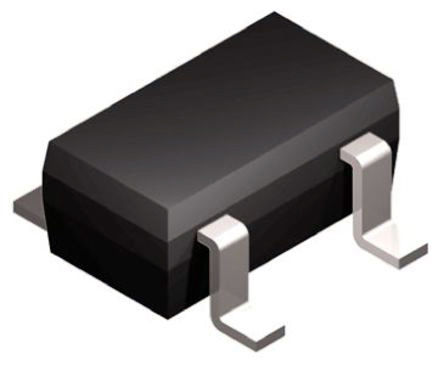

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS60403DBVR

Inverting Charge Pump Regulator 60mA Charge Pump Voltage Inverter with Fixed 250kHz Operation Charge Pump INV -1.6V to -5.25V 60mA 5Pin SOT-23 T/R

Наличие: 32 шт.

Адрес доставки: Москва

Цена: ₽ 64.28

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC53845

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS60403DBVR характеристики

Атрибут	Значение атрибута
Номенклатура	TPS60403DBVR
Производитель	TI
ЧипСити Номер продукта	CC53845
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	-5.25 V
Выходной Ток	60 mA
Количество Стежков	5 Position
Рассеяние Мощности	0.437 W
Ток Покоя	400 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	250 kHz
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	1.6 V
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	437 mW
Напряжение питания	1.6V ~ 5.5V
Входное напряжение	1.6V ~ 5.5V
Длина	2.9 mm
Ширина	1.6 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPS60403DBVR описание продукта

The TPS60403DBVR is a 60mA Charge Pump Voltage Inverter with fixed 250kHz operation. This device generates an unregulated negative output voltage from an input voltage ranging from 1.6 to 5.5V. It is typically supplied by a pre-regulated supply rail of 5 or 3.3V. Due to its wide input voltage range, two or three NiCd, NiMH or alkaline battery cells, as well as one Li-ion cell can also power them. Only three external 1µF capacitors are required to build a complete DC-DC charge pump inverter. The TPS60403 can deliver a maximum output current of 60mA with a typical conversion efficiency of greater than 90% over a wide output current range.
Inverts input supply voltage
Only three small 1µF ceramic capacitors needed
65µA Typical device quiescent current
Integrated active Schottky-diode for start-up into load
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
