TPS55330RTER Купить - TI Преобразователь DC/DC

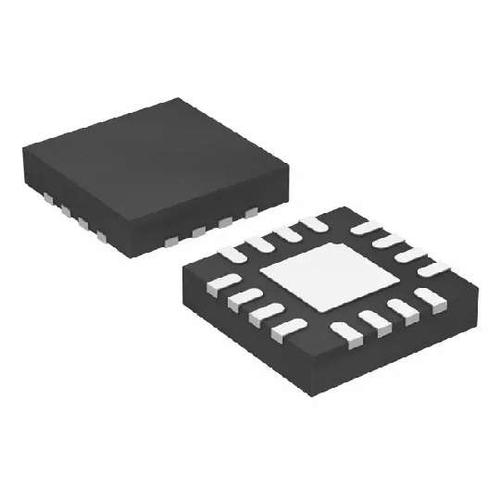

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS55330RTER

Conv DC-DC 2.9V to 16V Step Up Single-Out 2.9V to 22V 5A 16Pin WQFN EP T/R

Наличие: 5,840 шт.

Адрес доставки: Москва

Цена: ₽ 56.44

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC7260724

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS55330RTER характеристики

Атрибут	Значение атрибута
Номенклатура	TPS55330RTER
Производитель	TI
ЧипСити Номер продукта	CC7260724
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	WQFN-16
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	2.9V ~ 22V
Выходной Ток	5 A
Ток Покоя	500 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	94kHz ~ 1.14MHz
Топология	Boost
Максимальное входное напряжение	16 V
Входное напряжение (мин)	2.9 V
Выходное напряжение (Макс)	22 V
Выходное напряжение (мин)	2.9 V
Выходной ток (Макс)	5 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	16 V
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 125℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

TPS55330RTER описание продукта

The TPS55330 is a monolithic nonsynchronous switching regulator with integrated 5-A, 24-V power switch. The device can be configured in several standard switching-regulator topologies, including boost, SEPIC, and isolated flyback. The device has a wide input voltage range to support applications with input voltage from multicell batteries or regulated 3.3-V, 5-V, and 12-V power rails.
The TPS55330 regulates the output voltage with current mode PWM (pulse width modulation) control, and has an internal oscillator. The switching frequency of PWM is set by either an external resistor or by synchronizing to an external clock signal. The user can program the switching frequency from 100 kHz to 1.2 MHz.
The device features a programmable soft-start function to limit inrush current during start up and has other built-in protection features including cycle-by-cycle overcurrent limit and thermal shutdown.
The TPS55330 is available in a small 3-mm × 3-mm 16-pin QFN with PowerPAD for enhanced thermal performance.
