TPS54618RTER Купить - TI Преобразователь DC/DC

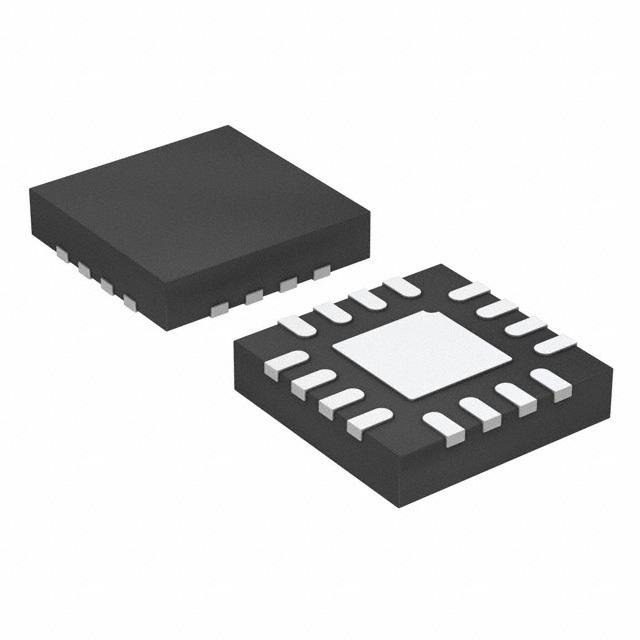

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS54618RTER

Conv DC-DC 2.95V to 6V Step Down Single-Out 0.8V to 4.5V 6A 16Pin WQFN EP T/R

Наличие: 4,795 шт.

Адрес доставки: Москва

Цена: ₽ 203.03

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC8010750

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS54618RTER характеристики

Атрибут	Значение атрибута
Номенклатура	TPS54618RTER
Производитель	TI
ЧипСити Номер продукта	CC8010750
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	WFQFN-16
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.8V ~ 4.5V
Выходной Ток	6 A
Количество Стежков	16 Position
Ток Покоя	250 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	2 MHz
Топология	Buck
Максимальное входное напряжение	6 V
Входное напряжение (мин)	2.95 V
Выходное напряжение (Макс)	4.5 V
Выходное напряжение (мин)	800 mV
Выходной ток (Макс)	6 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.95 V
Напряжение питания (мин)	2.95 V
Входное напряжение	2.95V ~ 6V
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPS54618RTER описание продукта

The TPS54618RTER is a synchronous Step-down Current-mode Converter with two integrated MOSFETs. The TPS54618 enables small designs by integrating the MOSFETs, implementing current-mode control to reduce external component count, reducing inductor size by enabling up to 2MHz switching frequency. The TPS54618 provides accurate regulation for a variety of loads with an accurate ±1% voltage reference (VREF) over temperature. Efficiency is maximized through the integrated 12mR MOSFETs and 515µA typical supply current. Using the enable pin, shutdown supply current is reduced to 5.5µA by entering a shutdown mode. Undervoltage lockout is internally set at 2.6V, but can be increased by programming the threshold with a resistor network on the enable pin. The output-voltage startup ramp is controlled by the slow-start pin. An open-drain power-good signal indicates the output is within 93 to 107% of its nominal voltage.
Synchronizes to external clock
Adjustable slow-start and sequencing
Undervoltage and overvoltage power-good output
Two 12mR (Typical) MOSFETs for high efficiency at 6A loads
0.8V ±1% Voltage reference over temperature (-40 to 150°C)
Green product and no Sb/Br

Показывать

TPS54618RTER Даташит PDF

42 страницы, 1572 КБ

11/27/2015
