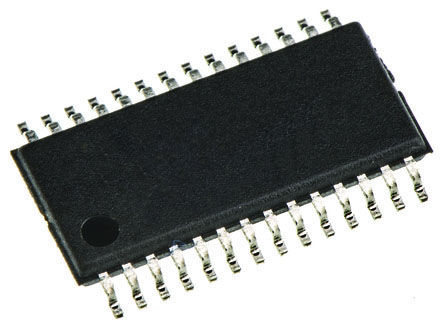

TPS54610PWP

Step-Down Regulator 3V to 6V, 6A Synchronous Step Down SWIFT Converter Conv DC-DC Single Step Down 3V to 6V 28Pin HTSSOP EP Tube

Наличие: 975 шт.

Адрес доставки: Москва

Цена: ₽ 605.16

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC21134630

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS54610PWP характеристики

Атрибут	Значение атрибута
Номенклатура	TPS54610PWP
Производитель	TI
ЧипСити Номер продукта	CC21134630
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	HTSSOP-28
Частота	700 kHz
Напряжение Питания (DC)	4.50V (max)
Номинальный Ток	11.0 A
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.9V ~ 4.5V
Выходной Ток	6 A
Количество Стежков	28 Position
Сопротивление Сток-исток (Открытого Канала)	85 mΩ
Ток Покоя	11.0 mA
Количество Регулируемых Выходов	1 Output
Частота Переключения	700 kHz
Защита от Перегрева	Yes
Топология	Buck
Максимальное входное напряжение	6 V
Входное напряжение (мин)	3 V
Выходное напряжение (Макс)	4.5 V
Выходное напряжение (мин)	900 mV
Выходной ток (Макс)	6 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
точность	1 %
Напряжение питания	3 V
Напряжение питания (мин)	3 V
Входное напряжение	3V ~ 6V
Длина	9.7 mm
Ширина	4.4 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

TPS54610PWP описание продукта

The TPS54610PWP is a 6A Synchronous Step-down SWIFT™ Converter that integrates all required active components. Included on the substrate with the listed features are a true, high performance, voltage error amplifier that enables maximum performance and flexibility in choosing the output filter L and C components, an under-voltage-lockout circuit to prevent start-up until the input voltage reaches 3V, an internally or externally set slow-start circuit to limit inrush currents and a power good output useful for processor/logic reset, fault signalling and supply sequencing. This low-input voltage high-output current synchronous buck PWM converter incorporates an UVLO to keep the device disabled when the input voltage (VIN) is insufficient. During power up, internal circuits are held inactive until VIN exceeds the nominal UVLO threshold voltage of 2.95V.
30mR 12A Peak MOSFET switch for high efficiency at 6A continuous output source/source/sink current
Adjustable output voltage down to 0.9V with 1.0% accuracy
Wide PWM frequency (fixed 350, 550kHz or adjustable 280 to 700kHz)
Load protected by peak current limit and thermal shutdown
Integrated solution reduces board area and component count
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
