TPS54560DDAR Купить - TI Преобразователь DC/DC

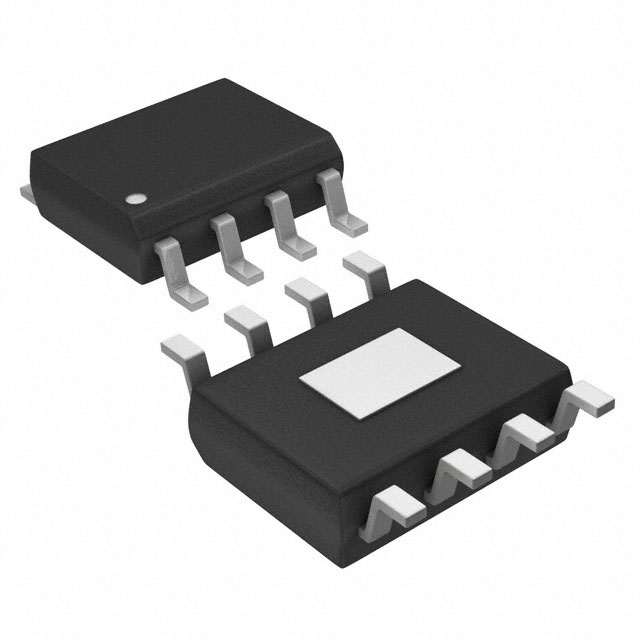

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS54560DDAR

Conv DC-DC 4.5V to 60V Step Down Single-Out 0.8V to 58.8V 5A 8Pin HSOP EP T/R

Наличие: 121 шт.

Адрес доставки: Москва

Цена: ₽ 170.89

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC138740

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS54560DDAR характеристики

Атрибут	Значение атрибута
Номенклатура	TPS54560DDAR
Производитель	TI
ЧипСити Номер продукта	CC138740
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	HSOP-8
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.8V ~ 58.8V
Выходной Ток	5 A
Количество Стежков	8 Position
Ток Покоя	146 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	100kHz ~ 2.5MHz
Топология	Buck
Максимальное входное напряжение	60 V
Входное напряжение (мин)	4.5 V
Выходное напряжение (Макс)	58.8 V
Выходное напряжение (мин)	800 mV
Выходной ток (Макс)	5 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (мин)	4.5 V
Входное напряжение	60 V
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPS54560DDAR описание продукта

Description
The TPS54560 is a 60 V, 5 A, step down regulator with an integrated high side MOSFET. The device survives load dump pulses up to 65V per ISO 7637. Current mode control provides simple external compensation and flexible component selection. A low ripple pulse skip mode reduces the no load supply current to 146 μA. Shutdown supply current is reduced to 2 μA when the enable pin is pulled low.
Features
• High Efficiency at Light Loads with Pulse Skipping Eco-mode™
• 92-mΩ High-Side MOSFET
• 146 μA Operating Quiescent Current and 2 μA Shutdown Current
• 100 kHz to 2.5 MHz Fixed Switching Frequency
• Synchronizes to External Clock
• Low Dropout at Light Loads with Integrated BOOT Recharge FET
• Adjustable UVLO Voltage and Hysteresis
• 0.8 V 1% Internal Voltage Reference
• 8-Terminal HSOP with PowerPAD™ Package
• –40°C to 150°C TJ Operating Range
• Supported by WEBENCH™ Software Tool
Applications
• Industrial Automation and Motor Control
• Vehicle Accessories: GPS, Entertainment
• USB Dedicated Charging Ports and Battery Chargers
• 12 V, 24 V and 48 V Industrial, Automotive and Communications Power Systems

Показывать

TPS54560DDAR Даташит PDF

46 страницы, 2077 КБ

06/24/2014

просматривать

TPS54560DDAR Даташит PDF

46 страницы, 2125 КБ

08/25/2016

просматривать

TPS54560DDAR Другие Даташит

48 страницы, 2097 КБ

просматривать

TPS54560DDAR Другие Даташит

46 страницы, 2121 КБ

просматривать

TPS54560DDAR Другие Даташит

25 страницы, 1206 КБ

просматривать
