TPS54320RHLT Купить - TI Преобразователь DC/DC

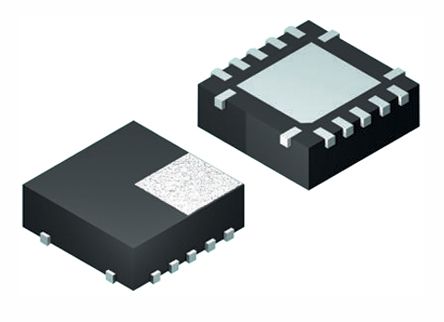

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS54320RHLT

Conv DC-DC 4.5V to 17V Synchronous Step Down Single-Out 0.8V to 15V 3A 14Pin VQFN EP T/R

Наличие: 1,174 шт.

Адрес доставки: Москва

Цена: ₽ 237.52

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC5140354

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS54320RHLT характеристики

Атрибут	Значение атрибута
Номенклатура	TPS54320RHLT
Производитель	TI
ЧипСити Номер продукта	CC5140354
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	VQFN-14
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.8V ~ 15V
Выходной Ток	3 A
Количество Стежков	14 Position
Ток Покоя	600 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	1.2 MHz
Топология	Buck
Максимальное входное напряжение	17 V
Входное напряжение (мин)	4.5 V
Выходное напряжение (Макс)	15 V
Выходное напряжение (мин)	800 mV
Выходной ток (Макс)	3 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	4.5V ~ 17V
Длина	3.65 mm
Ширина	3.65 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TPS54320RHLT описание продукта

The TPS54320RHLT is a synchronous step-down SWIFT™ Converter optimized for small designs through high efficiency and integrated high-side and low-side MOSFETs. Further space savings are achieved through current mode control, which reduces component count and by selecting a high switching frequency, reducing the inductor"s footprint. The output voltage startup ramp is controlled by the SS/TR pin which allows operation as either a stand-alone power supply or in tracking situations. Power sequencing is also possible by correctly configuring the enable and the open drain power good pins. Cycle-by-cycle current limiting on the high-side FET protects the device in overload situations and is enhanced by a low-side sourcing current limit which prevents current runaway. Hiccup protection will be triggered if the overcurrent condition has persisted for longer than the preset time. Thermal shutdown disables the part when die temperature exceeds thermal shutdown temperature.
Integrated 57/50mR MOSFETs
Synchronizes to external clock
Hiccup overcurrent protection
Monotonic start-up into prebiased outputs
Pin-to-pin compatible with the TPS54620
Adjustable slow start/power sequencing
Power good output for undervoltage and overvoltage monitoring
Adjustable input undervoltage lockout (UVLO)
Supported by SwitcherPro™ software tool
0.8V Voltage reference with ±1% accuracy
2µA Low shutdown quiescent current
