TPS54160ADRCR Купить - TI Чип стабилизации напряжения

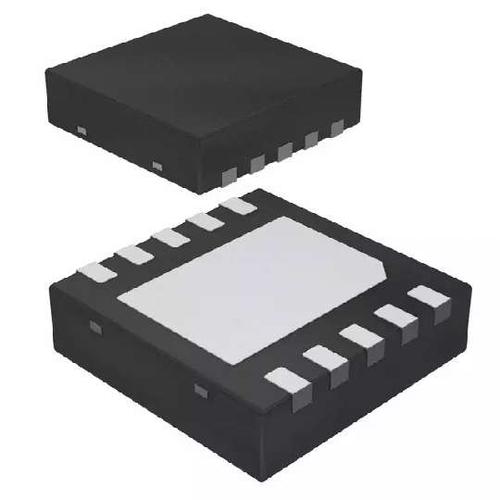

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS54160ADRCR

Conv DC-DC 3.5V to 60V Step Down Single-Out 0.8V to 58V 1.5A 10Pin VSON EP T/R

Наличие: 1,153 шт.

Адрес доставки: Москва

Цена: ₽ 341.78

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC11267168

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS54160ADRCR характеристики

Атрибут	Значение атрибута
Номенклатура	TPS54160ADRCR
Производитель	TI
ЧипСити Номер продукта	CC11267168
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	VSON-10
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.8V ~ 58V
Выходной Ток	1.5 A
Ток Покоя	116 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	100kHz ~ 2.5MHz
Максимальное входное напряжение	60 V
Входное напряжение (мин)	3.5 V
Выходное напряжение (Макс)	58 V
Выходное напряжение (мин)	0.8 V
Выходной ток (Макс)	1.5 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	60 V
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPS54160ADRCR описание продукта

DESCRIPTION
The TPS54160A device is a 60-V, 1.5-A, step down regulator with an integrated high-side MOSFET. Current mode control provides simple external compensation and flexible component selection. A low ripple pulse skip mode reduces the no load, regulated output supply current to 116 μA. Using the enable pin, shutdown supply current is reduced to 1.3 μA.
FEATURES
• 3.5 V to 60 V Input Voltage Range
• 200-mΩ High-Side MOSFET
• High Efficiency at Light Loads with a Pulse Skipping Eco-mode™
• Tighter Enable Threshold than TPS54160 for More Accurate UVLO Voltage
• Adjustable UVLO Voltage and Hysteresis
• 116 μA Operating Quiescent Current
• 1.3 μA Shutdown Current
• 100 kHz to 2.5 MHz Switching Frequency
• Synchronizes to External Clock
• Adjustable Slow Start/Sequencing
• UV and OV Power Good Output
• 0.8-V Internal Voltage Reference
• MSOP10 and 3mm x 3mm VSON Package with PowerPAD™
• Supported by WEBBENCH® and SwitcherPro™ Software Tool
APPLICATIONS
• 12-V, 24-V and 48-V Industrial and Commercial Low Power Systems
• Aftermarket Auto Accessories: Video, GPS, Entertainment

Показывать

TPS54160ADRCR Даташит PDF

57 страницы, 2364 КБ

просматривать

TPS54160ADRCR Даташит PDF

57 страницы, 2307 КБ

02/06/2015

просматривать

TPS54160ADRCR Справочное руководство пользователя

21 страницы, 619 КБ

10/07/2008

просматривать

TPS54160ADRCR Справочное руководство пользователя

13 страницы, 639 КБ

10/30/2009

просматривать

TPS54160ADRCR Другие Даташит

53 страницы, 1924 КБ

11/01/2013

просматривать
