TPS51218DSCR Купить - TI Чип стабилизации напряжения

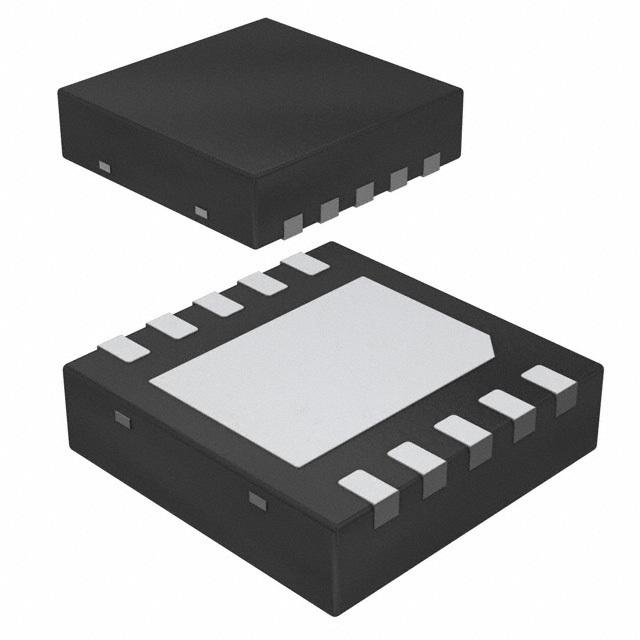

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS51218DSCR

DC-DC Controller (External Switch) 3V to 28V Input. 20A Synchronous Step Down Controller with DCAP Mode for Notebook Power Supply DC DC Cntrlr Single-OUT Sync Step Down 3V to 28V Input 10Pin WSON EP T/R

Наличие: 93,084 шт.

Адрес доставки: Москва

Цена: ₽ 16.46

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC3847827

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS51218DSCR характеристики

Атрибут	Значение атрибута
Номенклатура	TPS51218DSCR
Производитель	TI
ЧипСити Номер продукта	CC3847827
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	WSON-10
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.7V ~ 2.6V
Выходной Ток	20 A
Рассеяние Мощности	1540 mW
Ток Покоя	320 µA
Количество Регулируемых Выходов	1 Output
Выходная Мощность	620 mW
Частота Переключения	290kHz ~ 430kHz
Защита от Перегрева	Yes
Топология	Buck
Максимальное входное напряжение	28 V
Входное напряжение (мин)	3 V
Выходной ток (Макс)	20 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1540 mW
Напряжение питания	3V ~ 28V
Входное напряжение	3V ~ 28V
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

TPS51218DSCR описание продукта

DESCRIPTION
The TPS51218 is a small-sized single buck controller with adaptive on-time D-CAP™ mode. The device is suitable for low output voltage, high current, PC system power rail and similar point-of-load (POL) power supply in digital consumer products.
FEATURES
• Wide Input Voltage Range: 3 V to 28 V
• Output Voltage Range: 0.7 V to 2.6 V
• Wide Output Load Range: 0 to 20A+
• Built-in 0.5% 0.7 V Reference
• D-CAP™ Mode with 100-ns Load Step Response
• Adaptive On Time Control Architecture With 4 Selectable Frequency Setting
• 4700 ppm/°C RDS(on) Current Sensing
• Internal 1-ms Voltage Servo Softstart
• Pre-Charged Start-up Capability
• Built in Output Discharge
• Power Good Output
• Integrated Boost Switch
• Built-in OVP/UVP/OCP
• Thermal Shutdown (Non-latch)
• SON-10 (DSC) Package
APPLICATIONS
• Notebook Computers
• I/O Supplies
• System Power Supplies
