TPS22946YZPR Купить - TI Контролер нагрузки

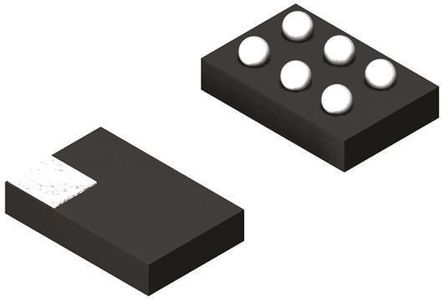

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS22946YZPR

5.5V, 0.2A, 400mΩ Selectable Current Limit Load Switch 6-DSBGA -40℃ to 85℃

Наличие: 315 шт.

Адрес доставки: Москва

Цена: ₽ 80.74

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC18251633

Категория продукта:

Контролер нагрузки

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS22946YZPR характеристики

Атрибут	Значение атрибута
Номенклатура	TPS22946YZPR
Производитель	TI
ЧипСити Номер продукта	CC18251633
Категория продукта	Контролер нагрузки
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	DSBGA-6
Номинальная Мощность	810.63 mW
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	5.50 V
Выходное Напряжение	0V ~ 5.5V
Выходной Ток	0.175 A
Ток Питания	0.0001 mA
Количество Стежков	6 Position
Сопротивление Сток-исток (Открытого Канала)	0.4 Ω
Рассеяние Мощности	0.81063 W
Ток Покоя	1.30 µA
Входное напряжение (мин)	1.62 V
Выходной ток (мин)	0.03 A
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	810.63 mW
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.62 V
Входное напряжение	5.5 V
Длина	1.42 mm
Ширина	0.918 mm
Высота	0.31 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPS22946YZPR описание продукта

The TPS22946YZPR is an ultralow power Load Switch that provides protection to systems and loads in high-current conditions. The device contains a 300mR current-limited P-channel MOSFET that can operate over an input voltage range of 1.62 to 5.5V. The switch is controlled by an on/off input (ON), which can interface directly with low-voltage control signals. The TPS22946 includes thermal shutdown protection that prevents damage to the device when a continuous over-current condition causes excessive heating by turning off the switch. When the switch current reaches the maximum limit, the TPS22946 operates in a constant-current mode to prohibit excessive currents from causing damage. The TPS22946 has an auto-restart feature which turns the switch on again after 70ms if the ON pin is still active. If the TPS22946 remains in an over-current condition for 5 seconds, the device shuts off until it is turned on again by setting the ON control signal off and then on.
Integrated inrush current time-out (8ms)
Shutdown Current <1µA
Thermal shutdown
Fault blanking
Auto restart
Overcurrent condition time-out (automatic disable for permanent overcurrent)
1.8V Compatible control input
