TPS22920YZPR Купить - TI Контролер нагрузки

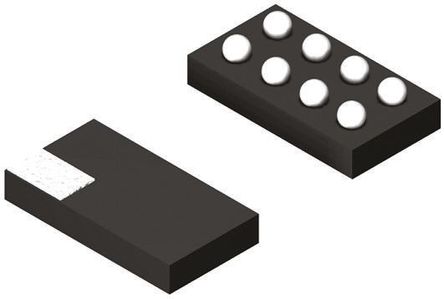

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS22920YZPR

3.6V, 4A, 5.3mΩ Load Switch with Quick Output Discharge 8-DSBGA -40℃ to 85℃

Наличие: 9,843 шт.

Адрес доставки:

Цена: ₽ 344.13

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC7200875

Категория продукта:

Контролер нагрузки

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS22920YZPR характеристики

Атрибут	Значение атрибута
Номенклатура	TPS22920YZPR
Производитель	TI
ЧипСити Номер продукта	CC7200875
Категория продукта	Контролер нагрузки
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	XFBGA-8
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	3.60 V
Выходной Ток	4 A
Количество Каналов	1 Channel
Количество Стежков	8 Position
Ток Покоя	68.0 µA
Выходной ток (Макс)	4 A
Выходной ток (мин)	4 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	3.6 V
Длина	1.93 mm
Ширина	0.934 mm
Высота	0.31 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPS22920YZPR описание продукта

The TPS22920YZPR is a small space-saving Load Switch with controlled turn-on to reduce inrush current. The device contains an N-channel MOSFET that can operate over an input voltage range of 0.75 to 3.6V and switch currents up to 4A. An integrated charge pump biases the NMOS switch in order to achieve a minimum switch ON resistance (rON). The switch is controlled by an on/off input (ON), which is capable of interfacing directly with low-voltage control signals. The TPS22920x has a 1250R on-chip resistor for quick output discharge when the switch is turned off which insures that the output is not left floating. The TPS22920x has an internally controlled rise time in order to reduce inrush current.
4A Maximum continuous switch current
5.5µA Maximum shutdown current
Low threshold control input
Controlled slew-rate to avoid inrush current
Quick output discharge resistor
