TPA3110D2PWP Купить - TI Усилитель звуковой частоты

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPA3110D2PWP

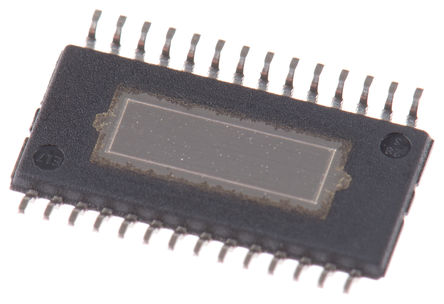

TEXAS INSTRUMENTS TPA3110D2PWP Audio Power Amplifier, D, 2Channel, 15W, 8V to 26V, HTSSOP, 28Pins

Наличие: 214 шт.

Адрес доставки: Москва

Цена: ₽ 145.46

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1833496

Категория продукта:

Усилитель звуковой частоты

3D модель

Оплата:

Обновлено 16.09.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPA3110D2PWP характеристики

Атрибут	Значение атрибута
Номенклатура	TPA3110D2PWP
Производитель	TI
ЧипСити Номер продукта	CC1833496
Категория продукта	Усилитель звуковой частоты
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	HTSSOP-28
Количество Цепей	1 Circuit
Количество Каналов	2 Channel
Количество Стежков	28 Position
Рассеяние Мощности	4.48 W
Выходная Мощность	15 W
Усиление	36 dB
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	8V ~ 26V
Напряжение питания (Макс)	26 V
Напряжение питания (мин)	8 V
Длина	9.8 mm
Ширина	4.4 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPA3110D2PWP описание продукта

The TPA3110D2PWP is a 15W Stereo Filter-free Class-D Audio Power Amplifier with SpeakerGuard™ for driving bridged-tied stereo speakers. Advanced EMI suppression technology enables the use of inexpensive ferrite bead filters at the outputs while meeting EMC requirements. SpeakerGuard™ speaker protection circuitry includes an adjustable power limiter and a DC detection circuit. The adjustable power limiter allows the user to set a "virtual" voltage rail lower than the chip supply to limit the amount of current through the speaker. The DC detect circuit measures the frequency and amplitude of the PWM signal and shuts off the output stage if the input capacitors are damaged or shorts exist on the inputs. The TPA3110D2 can drive stereo speakers as low as 4R. The high efficiency 90% eliminates the need for an external heat sink when playing music. The outputs are also fully protected against shorts to GND, VCC and output-to-output.
15W/ch into an 8R loads at 10% THD+N from a 16V supply
10W/ch into 8R loads at 10% THD+N from a 13V supply
30W into a 4R mono load at 10% THD+N from a 16V supply
90% Efficient class-D operation eliminates need for heat sinks
Filter-free operation
SpeakerGuard™ speaker protection includes adjustable power limiter plus DC protection
Flow through pin out facilitates easy board layout
Robust pin-to-pin short-circuit protection and thermal protection with auto recovery option
Excellent THD+N/pop-free performance
Four selectable, fixed gain settings
Differential inputs
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

TPA3110D2PWP Даташит PDF

34 страницы, 1832 КБ

01/31/2016

просматривать

TPA3110D2PWP Даташит PDF

36 страницы, 1089 КБ

09/10/2014

просматривать

TPA3110D2PWP Даташит PDF

34 страницы, 977 КБ

06/04/2011

просматривать

TPA3110D2PWP Даташит PDF

35 страницы, 1093 КБ

07/23/2012

просматривать

TPA3110D2PWP Даташит PDF

35 страницы, 1877 КБ

04/27/2017

просматривать

TPA3110D2PWP Даташит PDF

34 страницы, 1060 КБ

03/28/2012

просматривать
