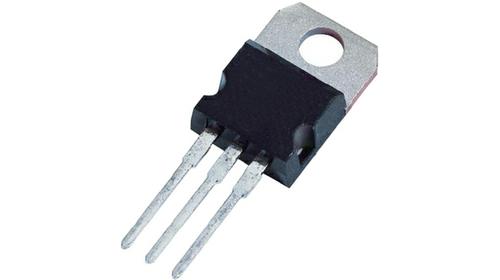

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TOP224YN

Power Integrations

POWER INTEGRATIONS TOP224YN PWM Switch, 36V supply, 100kHz, 700V/150mA out, TO-220-3

Наличие: 172 шт.

Адрес доставки: Москва

Цена: ₽ 90.93

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Power Integrations

ЧипСити Номер продукта:

CC925795

Категория продукта:

Управление питанием

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TOP224YN характеристики

Атрибут	Значение атрибута
Номенклатура	TOP224YN
Производитель	Power Integrations
ЧипСити Номер продукта	CC925795
Категория продукта	Управление питанием
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Частота	100 kHz
Напряжение Питания (DC)	36.0V (max)
Номинальная Мощность	75 W
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	265 V
Выходное Напряжение	700 V
Выходной Ток	150 mA
Пробивное Напряжение	700 V
Ток Питания	1.2 mA
Количество Стежков	3 Position
Количество Регулируемых Выходов	1 Output
Выходная Мощность	45 W
Частота Переключения	100 kHz
Рабочий цикл	67 %
Входное напряжение (макс. Переменный ток)	265 v
Входное напряжение (мин мин.)	85 v
Выходной ток (мин)	0.15 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	36 V
Входное напряжение	265 V
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Not For New Designs
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

TOP224YN описание продукта

The TOP224YN is a second generation, TOPSwitch-II three terminal off line PWM switch in 3 pin TO-220 package. It is a lowest cost and lowest component count switcher solution. Many significant circuit enhancements that reduce sensitivity to board layout and line transients make the design easier. TOPSwitch-II family is more cost effective and provides several enhancements over first generation TOPSwitch family. It incorporates all functions necessary for switched mode control system into three terminal monolithic IC. The TOP224YN has built-in auto restart and current limiting features. It works with primary or opto feedback. The circuit simplicity and design tools reduce time to market. This PWM switch implements flyback, forward, boost or buck topologies. It integrates the high voltage power MOSFET, PWM control, fault protection and other control circuitry onto a single CMOS chip.
Output power of 75W at 100/115/230VAC single voltage input and 45W at 85 to 265VAC wide input
Output frequency of 100KHz
Duty cycle range from 1.7% to 67%
Drain supply voltage of 36V
Cost competitive with liners above 5W
Very low AC/DC losses and up to 90% efficiency
Latching thermal shutdown for system level protection
Stable in discontinuous or continuous conduction mode
Source connected tab for low EMI
Operating junction temperature range from -40°C to 150°C
Do not plug this device into a hot IC socket during test. External CONTROL pin capacitance may be charged to excessive voltage and cause device damage.
