TMS320C5515AZCH12 Купить - TI Цифровой сигнальный процессор DSP

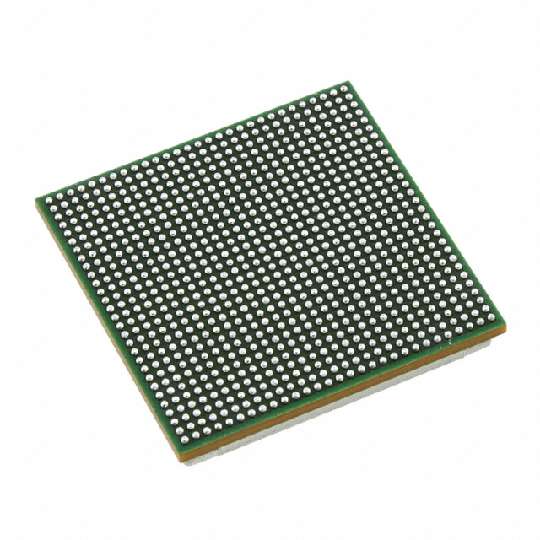

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TMS320C5515AZCH12

DSP Fixed-Point 32Bit 120MHz 240MIPS 196Pin NFBGA

Наличие: 277 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 1,056.23

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ЧипСити Номер продукта:

CC22944908

Категория продукта:

Цифровой сигнальный процессор DSP

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 21.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

TMS320C5515AZCH12 характеристики

Атрибут	Значение атрибута
Номенклатура	TMS320C5515AZCH12
Производитель	TI
ЧипСити Номер продукта	CC22944908
Жизненный Цикл Продукта	Active
Категория продукта	Цифровой сигнальный процессор DSP
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	196 Pin
Корпус/Пакет	NFBGA-196
Частота	120 MHz
Напряжение Питания (DC)	1.24V (min)
Тактовая Частота	120 MHz
Размер ОЗУ	320 KB
Количество Битов	32 Bit
Количество УАПП	1 UART
Количество АЦП	1 ADC
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	-10 ℃
Длина	10.1 mm
Ширина	10.1 mm
Высота	0.94 mm
Рабочая Температура	-10℃ ~ 70℃
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	3A991.a.2
	Показывать Просмотр аналоги замена

Аналоги товара

TMS320C5515AZCH12 описание продукта

Description
The device is a member of TI"s TMS320C5000™ fixed-point Digital Signal Processor (DSP) product family
and is designed for low-power applications.
Fixed-Point Digital Signal Processor
Features
• High-Performance, Low-Power, TMS320C55x™ • Universal Asynchronous Receiver/Transmitter
Fixed-Point Digital Signal Processor (UART)
– 16.67-, 13.33-, 10-, 8.33-ns Instruction Cycle • Serial-Port Interface (SPI) With Four ChipTime Selects
– 60-, 75-, 100-, 120-MHz Clock Rate • Master/Slave Inter-Integrated Circuit (I2C Bus™)
– One/Two Instructions Executed per Cycle • Four Inter-IC Sound (I2S Bus™) for Data
Transport
– Dual Multipliers [Up to 200 or 240 Million Multiply-Accumulates per Second (MMACS)] • Device USB Port With Integrated 2.0 HighSpeed PHY that Supports:
– Two Arithmetic/Logic Units (ALUs)
– USB 2.0 Full- and High-Speed Device – Three Internal Data/Operand Read Buses and Two Internal Data/Operand Write Buses • LCD Bridge With Asynchronous Interface
– Software-Compatible With C55x Devices • Tightly-Coupled FFT Hardware Accelerator
– Industrial Temperature Devices Available • 10-Bit 4-Input Successive Approximation (SAR) ADC
• 320K Bytes Zero-Wait State On-Chip RAM, Composed of:
• Real-Time Clock (RTC) With Crystal Input, With Separate Clock Domain and Power Supply
– 64K Bytes of Dual-Access RAM (DARAM), 8 Blocks of 4K x 16-Bit
• Four Core Isolated Power Supply Domains: Analog, RTC, CPU and Peripherals, and USB – 256K Bytes of Single-Access RAM (SARAM), 32 Blocks of 4K x 16-Bit
• Four I/O Isolated Power Supply Domains: RTC I/O, EMIF I/O, USB PHY, and DV DDIO
• 128K Bytes of Zero Wait-State On-Chip ROM (4 Blocks of 16K x 16-Bit) • Three integrated LDOs (DSP_LDO, ANA_LDO, and USB_LDO) to power the isolated domains:
• 4M x 16-Bit Maximum Addressable External DSP Core, Analog, and USB Core, respectively Memory Space (SDRAM/mSDRAM)
• Low-Power S/W Programmable Phase-Locked
• 16-/8-Bit External Memory Interface (EMIF) with Loop (PLL) Clock Generator Glueless Interface to:
• On-Chip ROM Bootloader (RBL) to Boot From
– 8-/16-Bit NAND Flash, 1- and 4-Bit ECC NAND Flash, NOR Flash, SPI EEPROM, SPI
– 8-/16-Bit NOR Flash Serial Flash or I2C EEPROM
– Asynchronous Static RAM (SRAM)
• IEEE-1149.1 (JTAG)
– SDRAM/mSDRAM (1.8-, 2.5-, 2.75-, and 3.3-V) Boundary-Scan-Compatible
• Direct Memory Access (DMA) Controller
• Up to 26 General-Purpose I/O (GPIO) Pins
– Four DMA With 4 Channels Each (16-(Multiplexed With Other Device Functions) Channels Total)
• 196-Terminal Pb-Free Plastic BGA (Ball Grid
• Three 32-Bit General-Purpose Timers Array) (ZCH Suffix)
– One Selectable as a Watchdog and/or GP
• 1.05-V Core (60 or 75 MHz), 1.8-V, 2.5-V, 2.75-V,
• Two MultiMedia Card/Secure Digital (MMC/SD) or 3.3-V I/Os Interfaces
• 1.3-V Core (100, 120 MHz), 1.8-V, 2.5-V, 2.75-V, or 3.3-V I/Os
Applications
• Wireless Audio Devices (Headsets, Microphones, Speakerphones)
• Echo Cancellation Headphones
• Portable Medical Devices
• Voice Applications
• Industrial Controls
• Fingerprint Biometrics
• Software Defined Radio
