TLVH431AIDBZR Купить - TI Опорный чип напряжения

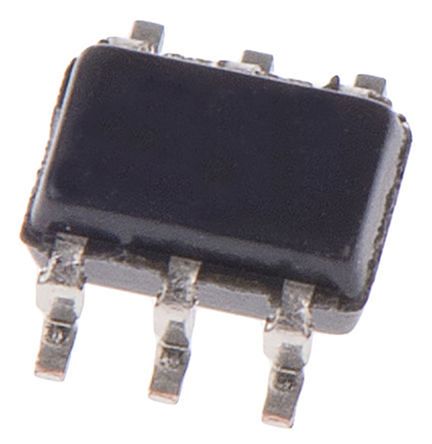

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TLVH431AIDBZR

Shunt Voltage Reference Low-Voltage Adjustable Precision Shunt Regulator V-Ref Adjustable 1.24V to 18V 70mA 3Pin SOT-23 T/R

Наличие: 205 шт.

Адрес доставки: Москва

Цена: ₽ 464.58

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC6629131

Категория продукта:

Опорный чип напряжения

3D модель

Оплата:

Обновлено 06.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TLVH431AIDBZR характеристики

Атрибут	Значение атрибута
Номенклатура	TLVH431AIDBZR
Производитель	TI
ЧипСити Номер продукта	CC6629131
Категория продукта	Опорный чип напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	SOT-23-3
Допустимое Отклонение Ёмкости	±1 %
Входное Напряжение (DC)	1.20V ~ 18.0V
Выходное Напряжение	1.24V ~ 18V
Выходной Ток	70 mA
Количество Каналов	1 Channel
Количество Стежков	3 Position
Максимальное входное напряжение	20 V
Входное напряжение (мин)	1.2 V
Выходное напряжение (Макс)	18 V
Выходное напряжение (мин)	1.24 V
Выходной ток (Макс)	70 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
точность	±1 %
Входное напряжение	20 V
Рабочая Температура	-40℃ ~ 85℃ (TA)
Коэффициент Температуры	±129 ppm/℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TLVH431AIDBZR описание продукта

The TLVH431 and TLVH432 devices are low-voltage 3-terminal adjustable voltage references, with specified thermal stability over applicable industrial and commercial temperature ranges. Output voltage can be set to any value between VREF (1.24 V) and 18 V with two external resistors (see ). These devices operate from a lower voltage (1.24 V) than the widely used TL431 and TL1431 shunt-regulator references.
When used with an optocoupler, the TLVH431 and TLVH432 devices are ideal voltage references in isolated feedback circuits for 3-V to 3.3-V switching-mode power supplies. They have a typical output impedance of 0.25 Ω. Active output circuitry provides a very sharp turn-on characteristic, making the TLVH431 and TLVH432 devices excellent replacements for low-voltage Zener diodes in many applications, including on-board regulation and adjustable power supplies.
The TLVH432 device is identical to the TLVH431 device, but is offered with different pinouts for the 3-pin SOT-23 and SOT-89 packages.
