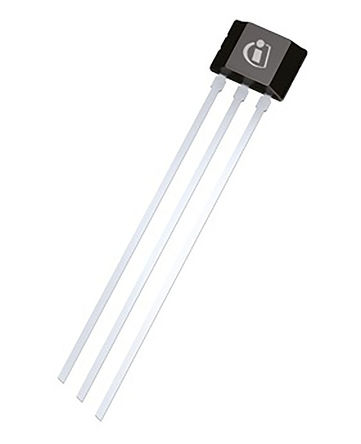

TLE4997E2

Infineon

INFINEON TLE4997E2 Hall Effect Sensor, Linear, Ratiometric, 1mA, SSO, 3Pins, 4.5V, 5.5V

Наличие: 1,056 шт.

Адрес доставки: Москва

Цена: ₽ 48.60

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC42021203

Категория продукта:

Датчик Холла

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TLE4997E2 характеристики

Атрибут	Значение атрибута
Номенклатура	TLE4997E2
Производитель	Infineon
ЧипСити Номер продукта	CC42021203
Категория продукта	Датчик Холла
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	SSO-3-10
Напряжение Питания (DC)	4.50V (min)
Выходной Ток	1 mA
Ток Питания	7.5 mA
Количество Стежков	3 Position
Ширина Ленты	3.2 kHz
Выходной ток (Макс)	1 mA
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Длина	4.06 mm
Ширина	1.5 mm
Высота	4.05 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TLE4997E2 описание продукта

The TLE4997E2 is a Linear Hall Effect Sensor designed specifically to meet the demands of highly accurate rotation and position detection, as well as for current measurement applications. The sensor provides a ratiometric analogue output voltage, which is ideally suited to Analogue-to-Digital (A/D) conversion with the supply voltage as a reference. The IC is produced in BiCMOS technology with high voltage capability and also provides reverse polarity protection. Digital signal processing using a 16-bit DSP architecture and digital temperature compensation guarantees excellent stability over a long period of time. The minimum overall resolution is 12bits. Some internal stages work with resolutions up to 20bits.The chopped Hall-effect cell and continuous-time A to D conversion provide very low and stable magnetic offset.
Magnetic flux is measured by a hall effect cell
Programmable low-pass filter reduces the noise
Temperature is measured and A to D converted
Digital processing of output voltage is based on zero field and sensitivity value
Output voltage range can be clamped by digital limiters
Final output value is D to A converted
Output voltage is proportional to the supply voltage (ratiometric DAC)
On-board-diagnostics (OBD) circuit connects the output to VDD or GND in case of errors

Показывать

TLE4997E2 Даташит PDF

34 страницы, 2162 КБ

10/01/2008
