TLC5947DAP Купить - TI Драйвер LED

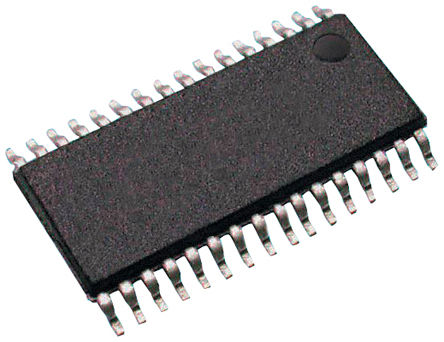

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TLC5947DAP

24Channel, 12Bit PWM LED Driver with Internal Oscillator 32-HTSSOP -40℃ to 85℃

Наличие: 2,993 шт.

Адрес доставки: Москва

Цена: ₽ 270.45

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC21261959

Категория продукта:

Драйвер LED

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TLC5947DAP характеристики

Атрибут	Значение атрибута
Номенклатура	TLC5947DAP
Производитель	TI
ЧипСити Номер продукта	CC21261959
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	HTSSOP-32
Частота	4 MHz
Количество Выходных Интерфейсов	24 Output
Входное Напряжение (DC)	3.00V ~ 5.50V
Выходное Напряжение	30 V
Выходной Ток	30 mA
Ток Питания	90000 mA
Количество Стежков	32 Position
Рассеяние Мощности	5318 mW
Частота Переключения	30 MHz
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	3 V
Выходное напряжение (Макс)	30 V
Выходной ток (Макс)	30 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	5318 mW
Напряжение питания	3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
Входное напряжение	3V ~ 5.5V
Длина	11 mm
Ширина	6.2 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TLC5947DAP описание продукта

The TLC5947DAP is a 24-channel, 12-bit PWM Constant-current Sink LED Driver with internal oscillator. Each channel is individually adjustable with 4096 pulse-width modulated (PWM) steps. PWM control is repeated automatically with the programmed greyscale (GS) data. GS data are written via a serial interface port. The current value of all 24 channels is set by a single external resistor. The TLC5947DAP has a thermal shutdown (TSD) function that turns off all output drivers during an over-temperature condition. All of the output drivers automatically restart when the temperature returns to normal conditions.
30mA Capability (constant-current sink)
12-bit (4096 steps) Greyscale PWM control
±2% (typical) Channel-to-channel, ±2% (typical) Device-to-device constant-current accuracy
CMOS logic level I/O
30MHz Data transfer rate (standalone)
15MHz Data transfer rate (cascaded devices, SCLK duty = 50%)
Shift out data changes with falling edge to avoid data shift errors
Auto display repeat
4MHz Internal oscillator
Automatic shutdown at over-temperature conditions, restart under normal temperature thermal shutdown
4-channel Grouped delay to prevent inrush current noise reduction
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
