TLC59025IDBQR Купить - TI Драйвер LED

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

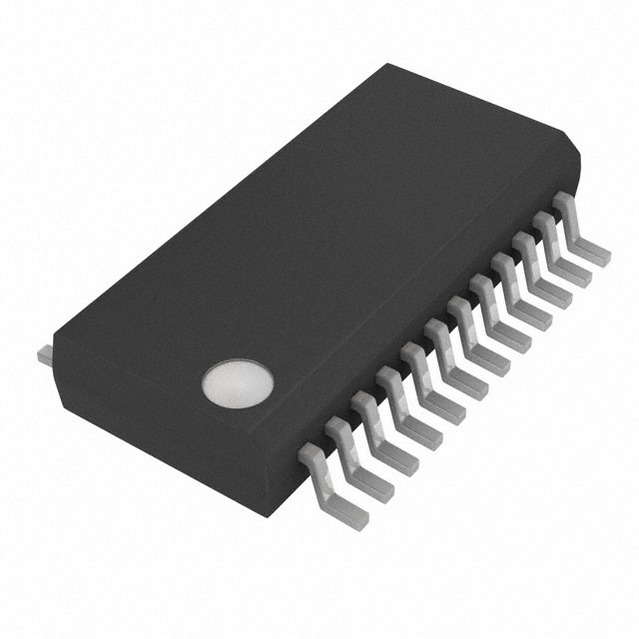

TLC59025IDBQR

TEXAS INSTRUMENTS TLC59025IDBQR Led Driver, 16Outputs, Constant Current, 3V-5.5V in, 30MHz switch, 17V/45mA out, SSOP-24

Наличие: 265 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 55.06

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ЧипСити Номер продукта:

CC40704000

Категория продукта:

Драйвер LED

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 23.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

TLC59025IDBQR характеристики

Атрибут	Значение атрибута
Номенклатура	TLC59025IDBQR
Производитель	TI
ЧипСити Номер продукта	CC40704000
Жизненный Цикл Продукта	Active
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	SSOP-24
Частота	30 MHz
Количество Выходных Интерфейсов	16 Output
Входное Напряжение (DC)	3.00V ~ 5.50V
Выходное Напряжение	17 V
Выходной Ток	45 mA
Ток Питания	13000 mA
Количество Стежков	24 Position
Рассеяние Мощности	1600 W
Частота Переключения	30 MHz
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	3 V
Выходное напряжение (Макс)	20 V
Выходной ток (Макс)	45 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1600 mW
Напряжение питания	3.3V ~ 5.5V
Входное напряжение	3V ~ 5.5V
Длина	8.75 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

Аналоги товара

TLC59025IDBQR описание продукта

The TLC59025IDBQR is a 16-channel low-power constant-current LED Sink Driver designed for gaming machine/entertainment. It contains a 16-bit shift register and data latches, which convert serial input data into parallel output format. At the TLC59025 output stage, 16 regulated-current ports provide uniform and constant current for driving LEDs within a wide range of VF variations. Used in system design for LED display applications (for example, LED panels), it provides great flexibility and device performance. Users can adjust the output current from 3 to 45mA through an external resistor, Rext, which gives flexibility in controlling the light intensity of LEDs. It is designed for up to 17V at the output port. The high clock frequency, 30MHz, also satisfies the system requirements of high-volume data transmission.
16 Constant current output channels
Matches industry standard IOUT to external resistor ratio
Constant output current invariant to load voltage change
Output current adjusted by external resistor
Schmitt-trigger input
Thermal shutdown for over-temperature protection
100ns Fast response of output current, OE (minimum)
1kV HBM ESD performance
Green product and no Sb/Br

Показывать

TLC59025IDBQR Даташит PDF

24 страницы, 1140 КБ

08/05/2015

просматривать

TLC59025IDBQR Даташит PDF

22 страницы, 853 КБ

03/26/2014

просматривать

TLC59025IDBQR Даташит PDF

24 страницы, 1108 КБ

просматривать

TLC59025IDBQR Даташит PDF

21 страницы, 641 КБ

03/28/2012

просматривать

TLC59025IDBQR Другие Даташит

22 страницы, 870 КБ

просматривать

TLC59025IDBQR Другие Даташит

16 страницы, 235 КБ

06/12/2012

просматривать
