TLC5925IPWR Купить - TI Драйвер LED

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

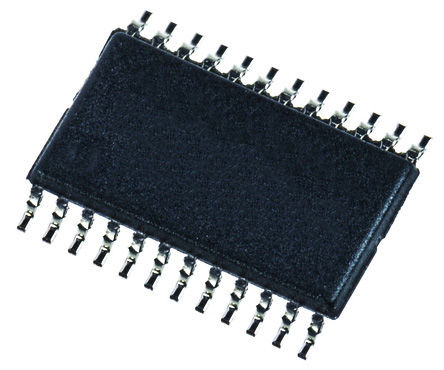

TLC5925IPWR

TEXAS INSTRUMENTS TLC5925IPWR Led Driver, 16Outputs, Constant Current, 3V-5.5V in, 30MHz switch, 20V/45mA out, TSSOP-24

Наличие: 4,253 шт.

Адрес доставки: Москва

Цена: ₽ 359.03

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC4661761

Категория продукта:

Драйвер LED

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TLC5925IPWR характеристики

Атрибут	Значение атрибута
Номенклатура	TLC5925IPWR
Производитель	TI
ЧипСити Номер продукта	CC4661761
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	TSSOP-24
Частота	30 MHz
Количество Выходных Интерфейсов	16 Output
Входное Напряжение (DC)	3.00V ~ 5.50V
Выходное Напряжение	17 V
Выходной Ток	45 mA
Ток Питания	13000 mA
Количество Стежков	24 Position
Рассеяние Мощности	1100 W
Частота Переключения	30 MHz
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	3 V
Выходное напряжение (Макс)	20 V
Выходной ток (Макс)	45 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1100 mW
Напряжение питания	3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
Длина	7.8 mm
Ширина	4.4 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TLC5925IPWR описание продукта

The TLC5925IPWR is a Low-power 16-channel Constant Current LED Sink Driver designed for LED displays and LED lighting applications. It contains a 16-bit shift register and data latches, which convert serial input data into parallel output format. At the TLC5925 output stage, 16 regulated-current ports provide uniform and constant current for driving LEDs within a wide range of VF variations. Used in system design for LED display applications (such as, LED panels), the TLC5925 provides great flexibility and device performance. Users can adjust the output current from 3mA to 45mA through an external resistor, Rext, which gives flexibility in controlling the light intensity of LEDs. TLC5925 is designed for up to 17V at the output port. The high clock frequency 30MHz also satisfies the system requirements of high-volume data transmission. The serial data is transferred into TLC5925 via SDI, shifted in the shift register and transferred out via SDO.
16 Constant-current output channels
Constant output current invariant to load voltage change
Excellent output current accuracy
Constant output current range (3 to 45mA)
Output current adjusted by external resistor
Fast response of output current (OE 100ns minimum)
30MHz Clock frequency
Schmitt-trigger inputs
Thermal shutdown for over-temperature protection
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
