TL594CD Купить - TI Чип стабилизации напряжения

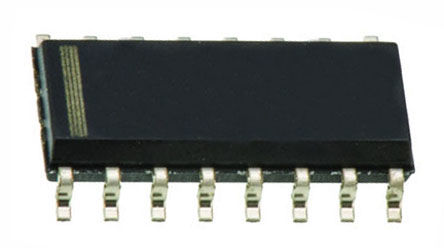

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TL594CD

Voltage Mode PWM Controller 40V 200mA 300kHz 16Pin SOIC Tube

Наличие: 1,068 шт.

Адрес доставки: Москва

Цена: ₽ 91.89

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC16391070

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TL594CD характеристики

Атрибут	Значение атрибута
Номенклатура	TL594CD
Производитель	TI
ЧипСити Номер продукта	CC16391070
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Частота	300 kHz
Напряжение Питания (DC)	7.00V (min)
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	40 V
Выходной Ток	200 mA
Количество Каналов	2 Channel
Количество Стежков	16 Position
Ток Покоя	12.4 mA
Количество Регулируемых Выходов	2 Output
Время Нарастания	200 ns
Частота Переключения	300 kHz
Топология	Boost, Flyback, Forward
Рабочий цикл	45 %
Максимальное входное напряжение	38 V
Максимальный рабочий цикл	45 %
Время падения	45 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	7V ~ 40V
Напряжение питания (Макс)	40 V
Напряжение питания (мин)	7 V
Входное напряжение	1.1V ~ 10V
Длина	9.9 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TL594CD описание продукта

The TL594CD is a Pulse Width Modulation (PWM) Controller on a single chip. Designed primarily for power-supply control, this device offers the systems engineer the flexibility to tailor the power-supply control circuitry to a specific application. The TL594 device contains two error amplifiers, an on-chip adjustable oscillator, a dead-time control (DTC) comparator, a pulse-steering control flip-flop, a 5V regulator with a precision of 1%, an undervoltage lockout control circuit and output control circuitry. The error amplifiers have a common-mode voltage range of -0.3V to VCC - 2V. The DTC comparator has a fixed offset that provides approximately 5% dead time. The on-chip oscillator can be bypassed by terminating RT to the reference output and providing a sawtooth input to CT, or it can be used to drive the common circuitry in synchronous multiple-rail power supplies. The uncommitted output transistors provide either common-emitter or emitter-follower output capability.
Uncommitted outputs for 200mA Sink or source current
Output control selects single-ended or push-pull operation
Internal circuitry prohibits double pulse at either output
Variable dead time provides control over
Reference supply trimmed to 1%
Circuit architecture allows easy synchronization
Undervoltage lockout for low VCC conditions
Green product and no Sb/Br
