TL494BDR2G Купить - ON Semiconductor Чип стабилизации напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

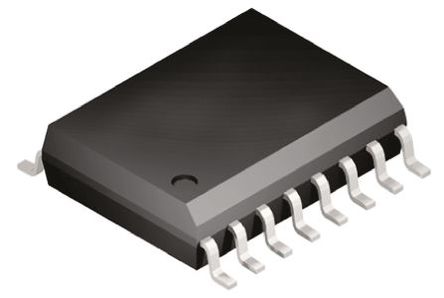

TL494BDR2G

ON Semiconductor

Voltage Mode PWM Controller 500mA 200kHz Automotive 16Pin SOIC T/R

Наличие: 1,140 шт.

Адрес доставки: Москва

Цена: ₽ 85.61

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC5339044

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TL494BDR2G характеристики

Атрибут	Значение атрибута
Номенклатура	TL494BDR2G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC5339044
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Частота	40 kHz
Количество Выходных Интерфейсов	2 Output
Выходной Ток	500 mA
Количество Стежков	16 Position
Рассеяние Мощности	1000 mW
Время Нарастания	100 ns
Частота Переключения	200 kHz
Топология	Flyback, Forward, Half-Bridge, Push-Pull, Step-Up, Step-Down
Тепловое Сопротивление	80 ℃/W
Рабочий цикл	50 %
Максимальный рабочий цикл	48 %
Время падения	40 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1000 mW
Напряжение питания	7V ~ 40V
Напряжение питания (Макс)	40 V
Напряжение питания (мин)	7 V
Длина	10 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TL494BDR2G описание продукта

Are you in search of a pulse-width modulation controller? Look no further than ON Semiconductor"s TL494BDR2G voltage mode PWM controller. Its typical operating supply voltage is 15 V. This voltage mode driver supports push-pull topology. Its 2 PWM outputs produce a current of 500 mA. It has a switching frequency of 200 kHz. This product will be shipped in tape and reel packaging to allow for quick mounting and safe delivery. This device has a typical operating supply voltage of 15 V. Its minimum operating supply voltage of 7 V, while its maximum is 40 V. This voltage mode driver"s maximum duty cycle is 48(Typ) %. This voltage mode driver has an operating temperature range of -40 °C to 125 °C.

Показывать

TL494BDR2G Даташит PDF

14 страницы, 145 КБ

06/20/2005

просматривать

TL494BDR2G Даташит PDF

14 страницы, 172 КБ

03/28/2012

просматривать

TL494BDR2G Другие Даташит

12 страницы, 130 КБ

просматривать
