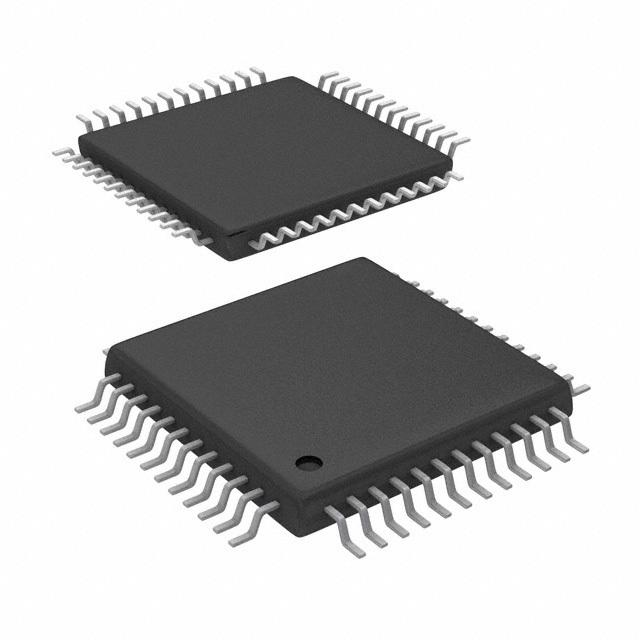

TL16C2550IPFB

UART 2CH 16Byte FIFO 1.8V/2.5V/3.3V/5V 48Pin TQFP Tray

Наличие: 225 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 194.93

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ЧипСити Номер продукта:

CC37963637

Категория продукта:

Чип интерфейса UART

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 24.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

TL16C2550IPFB характеристики

Атрибут	Значение атрибута
Номенклатура	TL16C2550IPFB
Производитель	TI
ЧипСити Номер продукта	CC37963637
Жизненный Цикл Продукта	Active
Категория продукта	Чип интерфейса UART
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	TQFP-48
Напряжение Питания (DC)	1.62V (min)
Рабочее Напряжение	1.80 V, 2.50 V, 3.30 V, 5.00 V
Ток Питания	1.5 mA
Количество Каналов	2 Channel
Скорость Передачи Данных	1.50 Mbps
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.8V ~ 5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Длина	7 mm
Ширина	7 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 85℃
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

TL16C2550IPFB описание продукта

The TL16C2550 is a dual universal asynchronous receiver and transmitter (UART). It incorporates the functionality of two TL16C550D UARTs, each UART having its own register set and FIFOs. The two UARTs share only the data bus interface and clock source, otherwise they operate independently. Another name for the uart function is Asynchronous Communications Element (ACE), and these terms will be used interchangeably. The bulk of this document describes the behavior of each ACE, with the understanding that two such devices are incorporated into the TL16C2550.
Each ACE is a speed and voltage range upgrade of the TL16C550C, which in turn is a functional upgrade of the TL16C450. Functionally equivalent to the TL16C450 on power up or reset (single character or TL16C450 mode), each ACE can be placed in an alternate FIFO mode. This relieves the CPU of excessive software overhead by buffering received and to be transmitted characters. Each receiver and transmitter store up to 16 bytes in their respective FIFOs, with the receive FIFO including three additional bits per byte for error status. In the FIFO mode, a selectable autoflow control feature can significantly reduce software overload and increase system efficiency by automatically controlling serial data flow using handshakes between the RTS output and CTS input, thus eliminating overruns in the receive FIFO.
Each ACE performs serial-to-parallel conversions on data received from a peripheral device or modem and stores the parallel data in its receive buffer or FIFO, and each ACE performs parallel-to-serial conversions on data sent from its CPU after storing the parallel data in its transmit buffer or FIFO. The CPU can read the status of either ACE at any time. Each ACE includes complete modem control capability and a processor interrupt system that can be tailored to the application.
Each ACE includes a programmable baud rate generator capable of dividing a reference clock with divisors from 1 to 65535, thus producing a 16× internal reference clock for the transmitter and receiver logic. Each ACE accommodates up to a 1.5-Mbaud serial data rate (24-MHz input clock). As a reference point, that speed would generate a 667-ns bit time and a 6.7-µs character time (for 8,N,1 serial data), with the internal clock running at 24 MHz.
Each ACE has a TXRDY and RXRDY output that can be used to interface to a DMA controller.

Показывать

TL16C2550IPFB Даташит PDF

44 страницы, 1283 КБ

06/11/2014

просматривать

TL16C2550IPFB Даташит PDF

44 страницы, 1285 КБ

07/20/2016

просматривать

TL16C2550IPFB Даташит PDF

49 страницы, 1708 КБ

05/06/2016

просматривать

TL16C2550IPFB Даташит PDF

47 страницы, 1059 КБ

12/10/2008

просматривать

TL16C2550IPFB Даташит PDF

44 страницы, 1284 КБ

07/29/2013

просматривать

TL16C2550IPFB Даташит PDF

44 страницы, 1285 КБ

просматривать

TL16C2550IPFB Другие ссылки

1 страницы, 142 КБ

06/15/2011

просматривать
