TL071CP Купить - TI Операционный усилитель

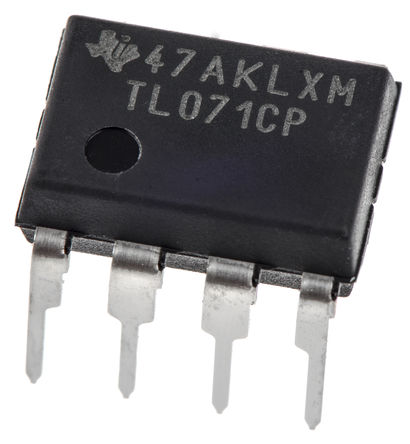

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TL071CP

Operational Amplifier, Single, 1 Amplifier, 4MHz, 13V/µs, 7V to 36V, DIP, 8Pins

Наличие: 193 шт.

Адрес доставки: Москва

Цена: ₽ 12.57

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC463154

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TL071CP характеристики

Атрибут	Значение атрибута
Номенклатура	TL071CP
Производитель	TI
ЧипСити Номер продукта	CC463154
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	PDIP-8
Напряжение Питания (DC)	15.0 V
Ток Питания	1.4 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	70 dB
Время Нарастания	100 ns
Входной Дрейф Смещения	18.0 µV/K
Ширина Ленты	4 MHz
Скорость Нарастания	13.0 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	3 MHz
Входное Напряжение Смещения	3 mV
Входной Ток Смещения	65 pA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Gain Bandwidth	3 MHz
Минимальный диапазон CMRR	70 dB
Напряжение питания	7V ~ 36V
Длина	9.81 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
	Показывать Просмотр аналоги замена

TL071CP описание продукта

The TL071CP is a low-noise JFET-input general-purpose Operational Amplifier incorporates well-matched, high-voltage JFET and bipolar transistors in a monolithic integrated circuit. The device features high slew rates, low-input bias and offset currents and low offset-voltage temperature coefficient. The low harmonic distortion and low noise make the TL07xseries ideally suited for high-fidelity and audio pre-amplifier applications. Offset adjustment and external compensation options are available within the TL07x family.
Low power consumption
Wide common-mode and differential voltage ranges
Low input bias and offset currents
Output short-circuit protection
0.003% Typical low total harmonic distortion
Vn = 18nV/√Hz Typical at f = 1kHz low noise
High-input impedance - JFET input stage
Internal frequency compensation
Latch-up-free operation
13V/µs Typical high slew rate
Common-mode input voltage range includes VCC+
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

TL071CP Даташит PDF

51 страницы, 2467 КБ

03/15/2016
