THS4012CDGN Купить - TI Операционный усилитель

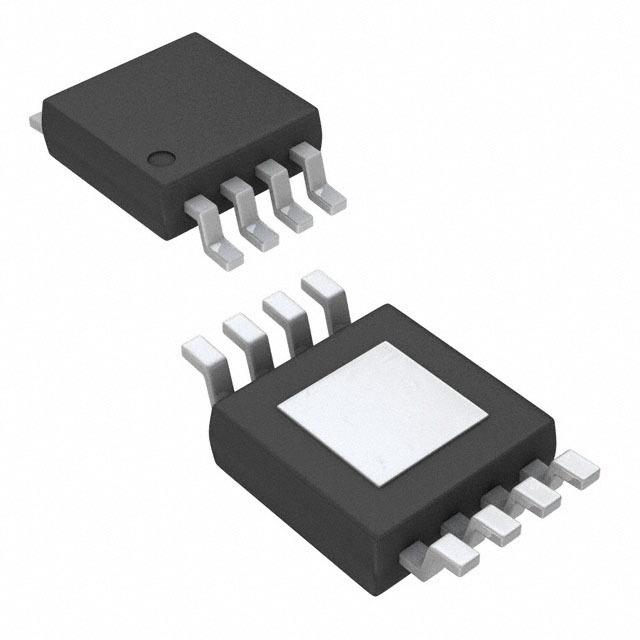

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

THS4012CDGN

TEXAS INSTRUMENTS THS4012CDGN Operational Amplifier, Dual, 2 Amplifier, 290MHz, 310V/µs, ± 4.5V to ± 16V, MSOP, 8Pins

Наличие: 226 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 300.95

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ЧипСити Номер продукта:

CC16197836

Категория продукта:

Операционный усилитель

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 28.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

THS4012CDGN характеристики

Атрибут	Значение атрибута
Номенклатура	THS4012CDGN
Производитель	TI
ЧипСити Номер продукта	CC16197836
Жизненный Цикл Продукта	Active
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	PowerPad-MSOP-8
Ток Питания	7.8 mA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Рассеяние Мощности	2140 mW
Коэффициент Ослабления Синфазного Сигнала	82dB ~ 110dB
Входной Дрейф Смещения	15.0 µV/K
Ширина Ленты	290 MHz
Скорость Нарастания	310 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	290 MHz
Входное Напряжение Смещения	1 mV
Входной Ток Смещения	2 µA
Доступные Каналы	S, D
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Полоса пропускания 3 дБ	290 MHz
Gain Bandwidth	290 MHz
Рассеиваемая Мощность (Макс)	2140 mW
Минимальный диапазон CMRR	90 dB
Напряжение питания (Макс)	33 V
Напряжение питания (мин)	9 V
Длина	3 mm
Ширина	3 mm
Высота	1.02 mm
Рабочая Температура	0℃ ~ 70℃
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

Аналоги товара

THS4012CDGN описание продукта

DESCRIPTION
The THS4011 and THS4012 are high-speed, single/dual, voltage feedback amplifiers ideal for a wide range of applications. The devices offer good acperformance, with 290-MHz bandwidth, 310-V/ms
slew rate, and 37-ns settling time (0.1%). These amplifiers have a high output drive capability of 110
mA and draw only 7.8-mA supply current per channel. For applications requiring low distortion, the
THS4011/4012 operate with a total harmonic distortion (THD) of -80 dBc at f = 1 MHz. For video
applications, the THS4011/4012 offer 0.1-dB gain flatness to 70 MHz, 0.006% differential gain error,
and 0.01° differential phase error.
FEATURES
• High Speed
– 290-MHz Bandwidth (G = 1, –3 dB)
– 310-V/ms Slew Rate
– 37-ns Settling Time (0.1%)
• Low Distortion
– THD = –80 dBc (f = 1 MHz, RL = 150 Ω)
• 110-mA Output Current Drive (Typical)
• 7.5-nV/√Hz Voltage Noise
• Excellent Video Performance
– 70-MHz Bandwidth (0.1 dB, G = 1)
– 0.006% Differential Gain Error
– 0.01° Differential Phase Error
• ±5-V to ±15-V Supply Voltage
• Available in Standard SOIC, MSOP PowerPAD™, JG, or FK Packages
• Evaluation Module Available
