TD350E Купить - ST Microelectronics Драйвер FET

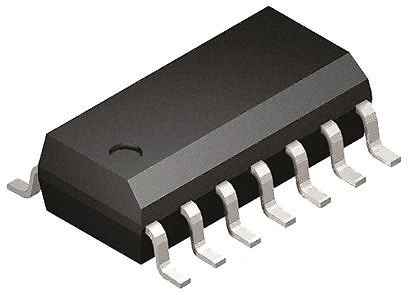

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TD350E

ST Microelectronics

STMICROELECTRONICS TD350E IGBT/MOSFET Driver, High Side, 26V Supply, 2.3A Out, 450ns Delay, SOIC-14

Наличие: 4,338 шт.

Адрес доставки: Москва

Цена: ₽ 188.14

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC11042638

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TD350E характеристики

Атрибут	Значение атрибута
Номенклатура	TD350E
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC11042638
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SOIC-14
Напряжение Питания (DC)	26.0V (max)
Время Нарастания/Спада	130ns, 75ns (Max)
Количество Выходных Интерфейсов	2 Output
Выходной Ток	1.5 A
Количество Стежков	14 Position
Рассеяние Мощности	500 mW
Время Нарастания	175 ns
Время падения	90 ns
Время падения (Макс)	90 ns
Время падения (Макс)	175 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	500 mW
Напряжение питания	12V ~ 26V
Напряжение питания (Макс)	26 V
Длина	8.75 mm
Ширина	4 mm
Высота	1.65 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TD350E описание продукта

The TD350E is an advanced Gate Driver for IGBTs and power MOSFETs. Control and protection functions are included and allow the design of high reliability systems. The innovative active Miller clamp function eliminates the need for negative gate drive in most applications and allows the use of a simple bootstrap supply for the high side driver. The device also includes IGBT de-saturation protection and a FAULT status output and is compatible with both pulse transformer and optocoupler signals.
Active Miller clamp feature
Two-level turn-OFF with adjustable level and delay
De-saturation detection
Fault status output
Negative gate drive capability
Separate sink and source outputs for easy gate driving
UVLO protection
2kV ESD protection (HBM)
ESD sensitive device, take proper precaution while handling the device.

Показывать

TD350E Даташит PDF

18 страницы, 369 КБ

02/21/2013

просматривать

TD350E Даташит PDF

1 страницы, 176 КБ

03/09/2006

просматривать

TD350E Даташит PDF

19 страницы, 349 КБ

09/04/2016

просматривать

TD350E Справочное руководство пользователя

68 страницы, 3468 КБ

09/15/2017

просматривать

TD350E Другие Даташит

19 страницы, 349 КБ

03/16/2018

просматривать

TD350E Другие Даташит

4 страницы, 803 КБ

05/07/2013

просматривать

TD350E Примечание по применению

21 страницы, 683 КБ

10/10/2006

просматривать

TD350E Примечание по применению

8 страницы, 914 КБ

06/25/1998

просматривать

TD350E Файл уведомления

50 страницы, 1602 КБ

07/24/2012

просматривать
