TD310ID Купить - ST Microelectronics Драйвер FET

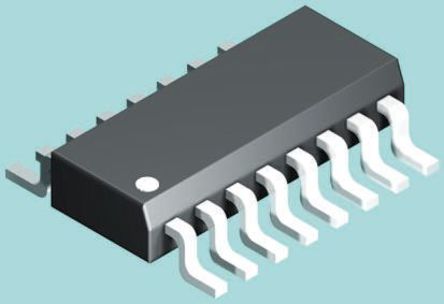

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TD310ID

ST Microelectronics

Driver; IGBT gate driver, MOSFET gate driver; 600mA; 5V; SO16

Наличие: 4,190 шт.

Адрес доставки: Москва

Цена: ₽ 133.26

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC6336129

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TD310ID характеристики

Атрибут	Значение атрибута
Номенклатура	TD310ID
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC6336129
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	4.00V (min)
Количество Выходных Интерфейсов	3 Output
Выходной Ток	0.6 A
Количество Стежков	16 Position
Выходное напряжение (Макс)	5 V
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4V ~ 16V
Напряжение питания (Макс)	16 V
Напряжение питания (мин)	4 V
Длина	10 mm
Ширина	4 mm
Высота	1.65 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TD310ID описание продукта

The TD310ID is a triple IGBT/MOS Driver with current sense. It has driving capability for pulse transformer. So it is perfectly suited to interface control IC with power switches in low-side or half-bridge configuration. It includes a current sense comparator which inhibits the output drivers in case of overcurrent. An alarm output signals the even to a controller. It also includes an uncommitted op-amp which can be used for current measurement (as an amplifier before the A/D input of a microcontroller) of for other general purpose. Programmable under-voltage lockout and standby mode make TD310 suitable for a large area of environment and application. Typical applications are low-side IGBT and power MOSFET drive in three phase systems, pulse transformer drive and general purpose pulse drive.
Standby mode
Adjustable under-voltage lockout level
Channel paralleling capability
CMOS/LSTTL compatible inverting input with hysteresis
Three power IGBT/MOS and pulse transformer drivers
Uncommitted op-amp
Current sense comparator
7R at 200mA Typical low output impedance
1.5mA Typical low bias current
0.6A Peak output current capability per channel
