TCA9555PWR Купить - TI Чип интерфейса

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

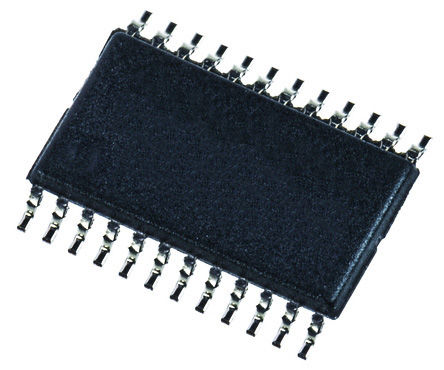

TCA9555PWR

TEXAS INSTRUMENTS TCA9555PWR I/O Expander, 16Bit, 400kHz, I2C, SMBus, 1.65V, 5.5V, TSSOP

Наличие: 7,024 шт.

Адрес доставки: Москва

Цена: ₽ 90.93

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC277985

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TCA9555PWR характеристики

Атрибут	Значение атрибута
Номенклатура	TCA9555PWR
Производитель	TI
ЧипСити Номер продукта	CC277985
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	TSSOP-24
Напряжение Питания (DC)	1.65V ~ 5.50V
Количество Выходных Интерфейсов	16 Output
Количество Стежков	24 Position
Тактовая Частота	400 kHz
Узлы Напряжения	1.80 V, 2.70 V, 3.30 V, 3.60 V, 5.00 V
Количество входов и выходов	16 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TCA9555PWR описание продукта

The TCA9555PWR is a 16-bit I/O Expander for the two-line bidirectional bus (I²C) is designed for 1.65 to 5.5V VCC operation. It provides general-purpose remote I/O expansion for most microcontroller families via the I²C interface. The TCA9555 consists of two 8-bit configuration (input or output selection), input port, output port and polarity inversion (active high or active low operation) registers. At power on, the I/Os are configured as inputs. The system master can enable the I/Os as either inputs or outputs by writing to the I/O configuration bits. The data for each input or output is kept in the corresponding Input or Output register. The polarity of the Input Port register can be inverted with the Polarity Inversion register. Three hardware pins (A0, A1 and A2) are used to program the I²C address, which allows up to eight TCA9555 devices to share the same I²C bus or SMBus.
Open-drain active-low interrupt (INT)\ output
400kHz Fast I²C bus
Compatible with most microcontrollers
Configurable slave address with 3 address pins
Polarity inversion register
Latched outputs with high-current drive capability for directly driving LEDs
Latch-up performance exceeds 100mA per JESD 78, class II
3.5µA Maximum low standby-current consumption
5V Tolerant i/o ports
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
