TC7109ACPL Купить - Microchip Преобразователь AD

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

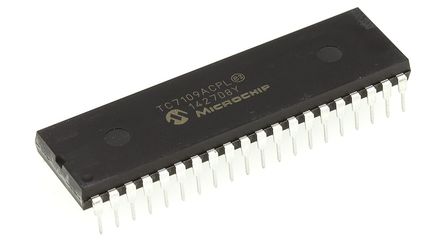

TC7109ACPL

Microchip

MICROCHIP TC7109ACPL Analog to Digital Converter, Dual, 12Bit, Dual (+/-), -5V, 5V, DIP

Наличие: 387 шт.

Адрес доставки: Москва

Цена: ₽ 850.58

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Microchip

ЧипСити Номер продукта:

CC11060412

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 31.07.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TC7109ACPL характеристики

Атрибут	Значение атрибута
Номенклатура	TC7109ACPL
Производитель	Microchip
ЧипСити Номер продукта	CC11060412
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	40 Pin
Корпус/Пакет	PDIP-40
Напряжение Питания (DC)	-5.00 V (min)
Рабочее Напряжение	4.5V ~ 5.5V
Выходное Напряжение	300 mV
Ток Питания	700 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	40 Position
Количество Битов	12 Bit
Рассеяние Мощности	1230 mW
Частота Выборки	10 SPS
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	1230 mW
Количество входных каналов	1 Channel
Напряжение питания	5 V
Напряжение питания (Макс)	5 V
Длина	53.21 mm
Ширина	14.73 mm
Высота	4.95 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
HTS кодекс	8542390001
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TC7109ACPL описание продукта

The TC7109ACPL is a 12-bit µA-compatible Analog-to-digital Converter (ADC) provides a versatile digital interface. In the direct mode, chip select and HIGH/LOW byte enable control parallel bus interface. In the Handshake mode, the TC7109A will operate with industry standard UARTs in controlling serial data transmission - ideal for remote data logging. Control and monitoring of conversion timing is provided by the RUN/HOLD input and Status output. The plus sign, CMOS low power ADC has only eight passive components and a crystal are required to form a complete dual slope integrating ADC. The improved VOH source current and other TC7109A features make it an attractive per-channel alternative to analog multiplexing for many data acquisition applications. True differential input and reference allow measurement of bridge type transducers such as load cells, strain gauges and temperature transducers.
Zero integrator cycle for fast recovery from input overloads
Eliminates cross-talk in multiplexed systems
Sign magnitude coding format
True differential signal input and differential reference input
No zero adjustment needed
TTL Compatible, byte organized tri-state outputs

Показывать

TC7109ACPL Даташит PDF

30 страницы, 480 КБ

05/11/2006
